1~10채널 · DP Series 아날로그 프로브 · 7인치 Color TFT LCD · Grade 등급 분류
측정값·등급 동시 표시 · 사칙연산·AVG · RS-232C · 6입력/6출력
ML-16PT-GR은 1~10채널의 아날로그 측정 데이터를 수신하여, 제품이나 측정 결과를 지정된 등급별로 세밀하게 분류하는 고성능 인디케이터입니다. 7인치 Color TFT LCD를 통해 측정값과 판정 등급을 동시에 직관적으로 확인할 수 있으며, 다양한 치수 데이터를 한 화면에서 비교 분석하고 그 분류 결과를 설비 I/O와 연동하여 자동화된 검사 공정을 손쉽게 구축할 수 있습니다.
A. 필요한 입력 채널 수에 맞춰 ML-16PT-GR1부터 GR10 중에서 적합한 모델을 선택합니다. 예를 들어 측정점이 4곳이라면 GR4 모델을 검토하며, 실제 발주 시에는 프로브 수량, 측정 범위, 분해능을 비롯해 통신 및 I/O 옵션 사양을 함께 확정해 주셔야 합니다.
Q어떤 프로브나 아날로그 센서를 연결할 수 있나요?
A. 기본적으로 동도테크 DP Series 아날로그 프로브에 최적화되어 있습니다. 타사 또는 기타 아날로그 센서의 경우 출력 형식, 측정 범위, 구동 전원 및 배선 조건의 호환성 확인이 필요하므로, 사용하실 센서의 정확한 모델명과 데이터시트를 제공해 주시면 기술진이 입력 적합성을 신속하게 검토해 드립니다.
Q0.0001 mm 분해능 옵션은 언제 검토하나요?
A. 표준 사양인 0.001 mm 또는 0.01 mm보다 더욱 세밀한 데이터 표시가 요구되는 정밀 공정에서 검토합니다. 단, 표시 분해능이 전체 측정 시스템의 절대 정확도를 보장하는 것은 아니므로, 결합되는 프로브의 자체 성능, 검사 지그의 안정성, 실제 측정 범위 및 현장의 온습도·진동 환경 등을 종합적으로 고려해야 합니다.
QRS-232C·RS-485와 6입력/6출력은 어떻게 구분해 사용하나요?
A. RS-232C는 1:1 기반의 표준 데이터 통신용이며, 다중 연결이나 장거리 통신이 필요할 경우 옵션인 RS-485를 적용합니다. 기본 6입력/6출력은 측정 시작, 판정 결과 출력, 설비 구동 등 필수적인 제어 신호를 주고받는 데 사용되며, 제어 포인트가 많을 시 I/O 확장 보드를 추가할 수 있습니다. 세부적인 통신 프로토콜과 핀 맵 배정은 제품 매뉴얼 및 발주 사양서를 통해 명확히 확인하실 수 있습니다.
Q견적 문의 시 어떤 정보를 보내야 하나요?
A. 정확한 견적 산출을 위해 필요한 입력 채널 수, 적용할 프로브(또는 센서) 모델명, 측정 범위, 요구되는 표시 분해능 및 등급 분류의 기준, 통신 규격, 필요한 NPN I/O 신호 수, 현장 설치 환경 및 예상 수량을 함께 기재해 주시기 바랍니다. 해당 정보들을 상세히 제공해 주시면 본체 사양, 필요 옵션, 센서 구성을 포함한 최적의 통합 솔루션을 제안해 드릴 수 있습니다.

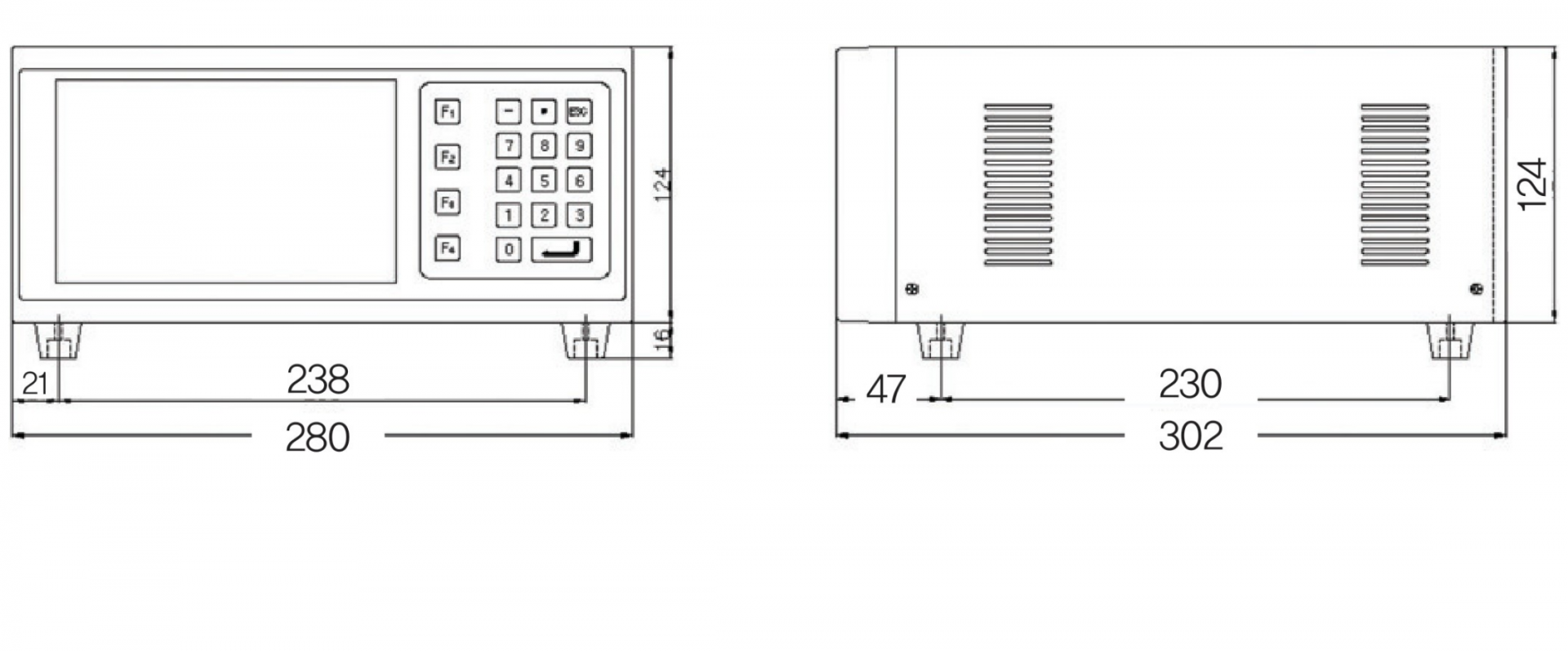

📐 도면 (Drawing)
구분
전체 치수
도면 기준 치수
정면도
폭 280 mm · 높이 140 mm
본체 124 mm · 받침 16 mm · 내부 기준 21 mm / 238 mm
측면도
깊이 302 mm · 본체 높이 124 mm
내부 기준 47 mm / 230 mm
ℹ️ 견적 문의 시 모델명, 수량, 사용 조건, 설치 공간, 전원·출력 조건을 함께 알려주시기 바랍니다.
ℹ️ 외형 치수와 기술 사양은 변경될 수 있으니 설계 전 최종 사양을 확인해 주시기 바랍니다.

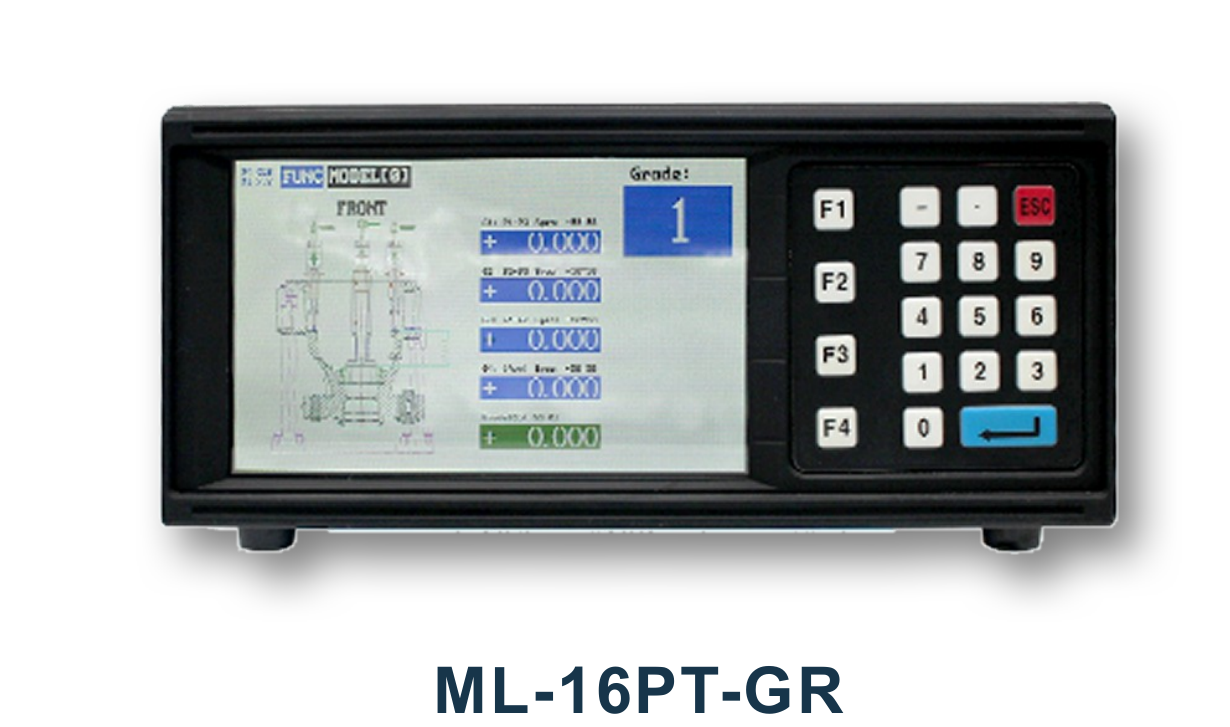

ML-16PT-GR 등급 분류 인디케이터
최종 업데이트: 2026.08.04
1~10채널 · DP Series 아날로그 프로브 · 7인치 Color TFT LCD · Grade 등급 분류
측정값·등급 동시 표시 · 사칙연산·AVG · RS-232C · 6입력/6출력
ML-16PT-GR은 1~10채널의 아날로그 측정 데이터를 수신하여, 제품이나 측정 결과를 지정된 등급별로 세밀하게 분류하는 고성능 인디케이터입니다. 7인치 Color TFT LCD를 통해 측정값과 판정 등급을 동시에 직관적으로 확인할 수 있으며, 다양한 치수 데이터를 한 화면에서 비교 분석하고 그 분류 결과를 설비 I/O와 연동하여 자동화된 검사 공정을 손쉽게 구축할 수 있습니다.
📝 ML-16PT-GR 핵심 요약
🏭 추천 적용 분야 (Applications)
⚙️ 상세 사양 (Specifications)
옵션: 0.0001 mm
기타: 기타 아날로그 센서 (별도 문의)
통계값: Max · Min · Max−Min
옵션: RS-485
옵션: 확장 I/O
🏷️ 모델명 구성 (Ordering Info)
ML-16PT-GR1~GR10
⚠️ 필요한 입력 채널 수에 맞춰 GR1~GR10 모델을 선택하세요.
❓ 자주 묻는 질문 (FAQ)
예를 들어 측정점이 4곳이라면 GR4 모델을 검토하며, 실제 발주 시에는 프로브 수량, 측정 범위, 분해능을 비롯해 통신 및 I/O 옵션 사양을 함께 확정해 주셔야 합니다.
타사 또는 기타 아날로그 센서의 경우 출력 형식, 측정 범위, 구동 전원 및 배선 조건의 호환성 확인이 필요하므로, 사용하실 센서의 정확한 모델명과 데이터시트를 제공해 주시면 기술진이 입력 적합성을 신속하게 검토해 드립니다.
단, 표시 분해능이 전체 측정 시스템의 절대 정확도를 보장하는 것은 아니므로, 결합되는 프로브의 자체 성능, 검사 지그의 안정성, 실제 측정 범위 및 현장의 온습도·진동 환경 등을 종합적으로 고려해야 합니다.
기본 6입력/6출력은 측정 시작, 판정 결과 출력, 설비 구동 등 필수적인 제어 신호를 주고받는 데 사용되며, 제어 포인트가 많을 시 I/O 확장 보드를 추가할 수 있습니다.
세부적인 통신 프로토콜과 핀 맵 배정은 제품 매뉴얼 및 발주 사양서를 통해 명확히 확인하실 수 있습니다.
해당 정보들을 상세히 제공해 주시면 본체 사양, 필요 옵션, 센서 구성을 포함한 최적의 통합 솔루션을 제안해 드릴 수 있습니다.
📐 도면 (Drawing)
- ℹ️ 견적 문의 시 모델명, 수량, 사용 조건, 설치 공간, 전원·출력 조건을 함께 알려주시기 바랍니다.
- ℹ️ 외형 치수와 기술 사양은 변경될 수 있으니 설계 전 최종 사양을 확인해 주시기 바랍니다.
