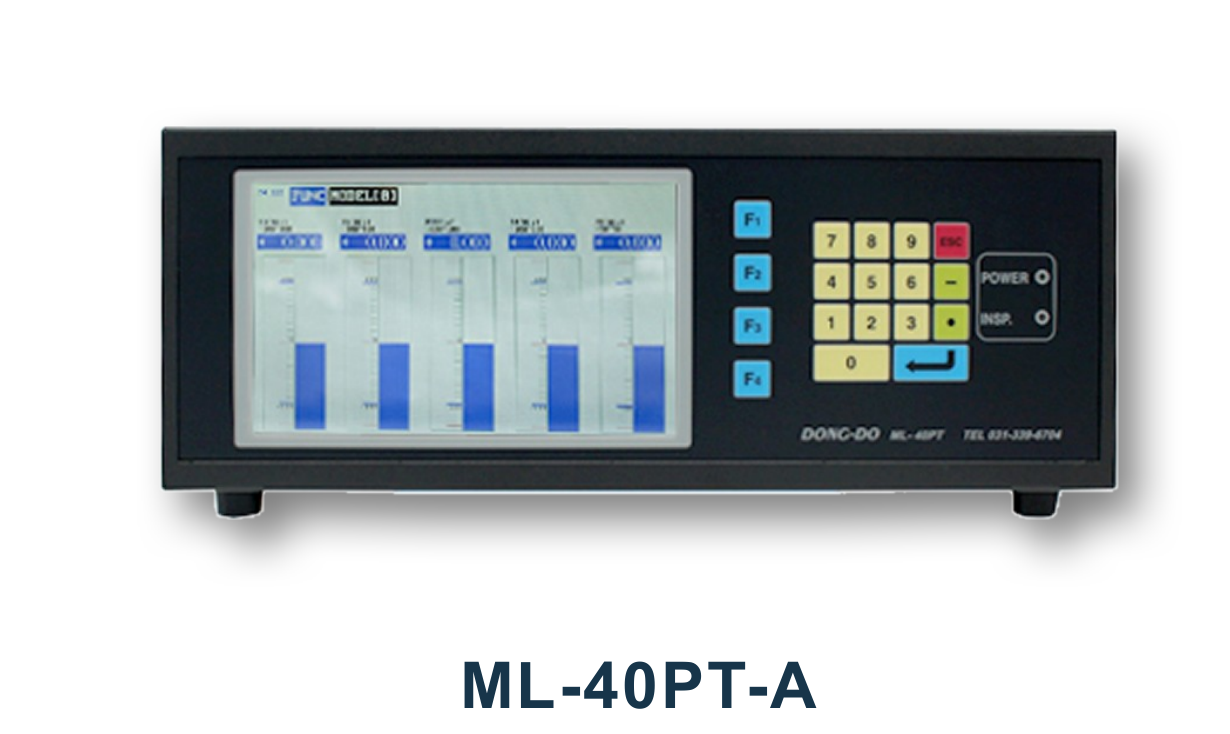

ML-40PT-A 멀티채널 에어 게이지 인디케이터 전면 제품 이미지

동도테크(DONGDOTECH)

ML-40PT-A 멀티채널 에어 게이지 인디케이터

최종 업데이트: 2026.08.05

ML-40PT-A · Air Gauge · Air 1~12 Ch · 7인치 Color TFT LCD

0.1 µm 분해능 · 내경·외경 판정 · RS-232C · 6입력·6출력

ML-40PT-A는 Air 1~12채널의 측정값과 OK/NG 판정 결과를 7인치 대형 화면에 직관적으로 표출하는 멀티채널 에어 게이지 인디케이터입니다. 내경, 외경, 진직도, 직각도, 테이퍼 측정 및 복합 연산(+, −, AVG, Max−Min) 기능을 지원하며, 0.1 µm의 고정밀 표시 분해능과 RS-232C 통신, NPN 방식 6점 입력·6점 출력(I/O)을 통해 전용 검사기 및 무인 자동 선별 설비 구축에 최적화된 퍼포먼스를 제공합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:ML-40PT-A1ML-40PT-A2ML-40PT-A3ML-40PT-A4ML-40PT-A5ML-40PT-A6ML-40PT-A7ML-40PT-A8ML-40PT-A9ML-40PT-A10ML-40PT-A11ML-40PT-A12

📝 ML-40PT-A 핵심 요약

✅ 채널 선택: 공정 내 필요한 Air 입력 채널 수량에 맞추어 ML-40PT-A1~A12 모델을 유연하게 선정할 수 있습니다.
✅ 한 화면 통합: 7인치 Color TFT LCD를 탑재하여 다채널 측정 데이터와 실시간 OK/NG 판정 결과를 한눈에 모니터링합니다.
✅ 치수 판정: 0.1 µm의 정밀한 표시 분해능을 기반으로 내경, 외경, 진직도, 직각도, 테이퍼 등 복합 형상 공차를 엄격하게 관리합니다.
✅ 자동화 연동: 상위 통신용 RS-232C 및 제어용 NPN 방식 6점 입력·6점 출력(I/O)을 기본 지원하며, 설비 스펙에 따라 확장 I/O 옵션을 협의할 수 있습니다.
✅ 교정·운용: 안정적인 2 bar 공압 유지 상태에서 MAX/MIN 마스터 링을 이용한 HI/LO 캘리브레이션(영점·스팬 교정)을 신속하게 진행합니다.

🏭 추천 적용 분야 (Applications)

🔹다채널 내경 검사: 다수의 Air plug gauge 측정값을 한 화면에서 동시 비교하고 정밀 공차를 판정하는 가공품 치수 선별 공정
🔹외경 및 테이퍼 검사: 전용 Air gauge head 및 마스터 링을 조합하여 샤프트 등의 외경 치수와 테이퍼 편차를 검증하는 조립 공정
🔹진직도·직각도 판정: 다채널 측정 데이터의 내부 연산(+, −, AVG 등)을 통해 복합적인 형상 편차를 정량적으로 판독하는 전용 검사기
🔹자동 선별 설비: START 신호, 품종 변경 입력 및 양불(OK/NG) NPN 출력 신호를 메인 PLC 시퀀스에 직접 연동하는 무인화 검사 스테이션

⚙️ 상세 사양 (Specifications)

항목	상세
제품 구성 및 측정 사양 / Configuration & Measurement
모델명	ML-40PT-A1~A12
측정 방식	에어 게이지 (Air Gauge)
디스플레이	7인치 Color TFT LCD
표시 분해능	0.1 µm
입력 채널	Air 1~12 채널 (Ch)
측정 항목	내경 · 외경 · 진직도 형상 판정: 직각도 · 테이퍼
내부 연산 기능	+ · − · AVG · Max−Min
전원 및 통신·입출력 사양 / Power & Interface
구동 전원	AC 100~220 V, 50/60 Hz
데이터 통신	RS-232C
I/O 제어 포트	기본 사양: 6입력 / 6출력 옵션 사양: 확장 I/O
외형 및 치수 사양 / Dimensions

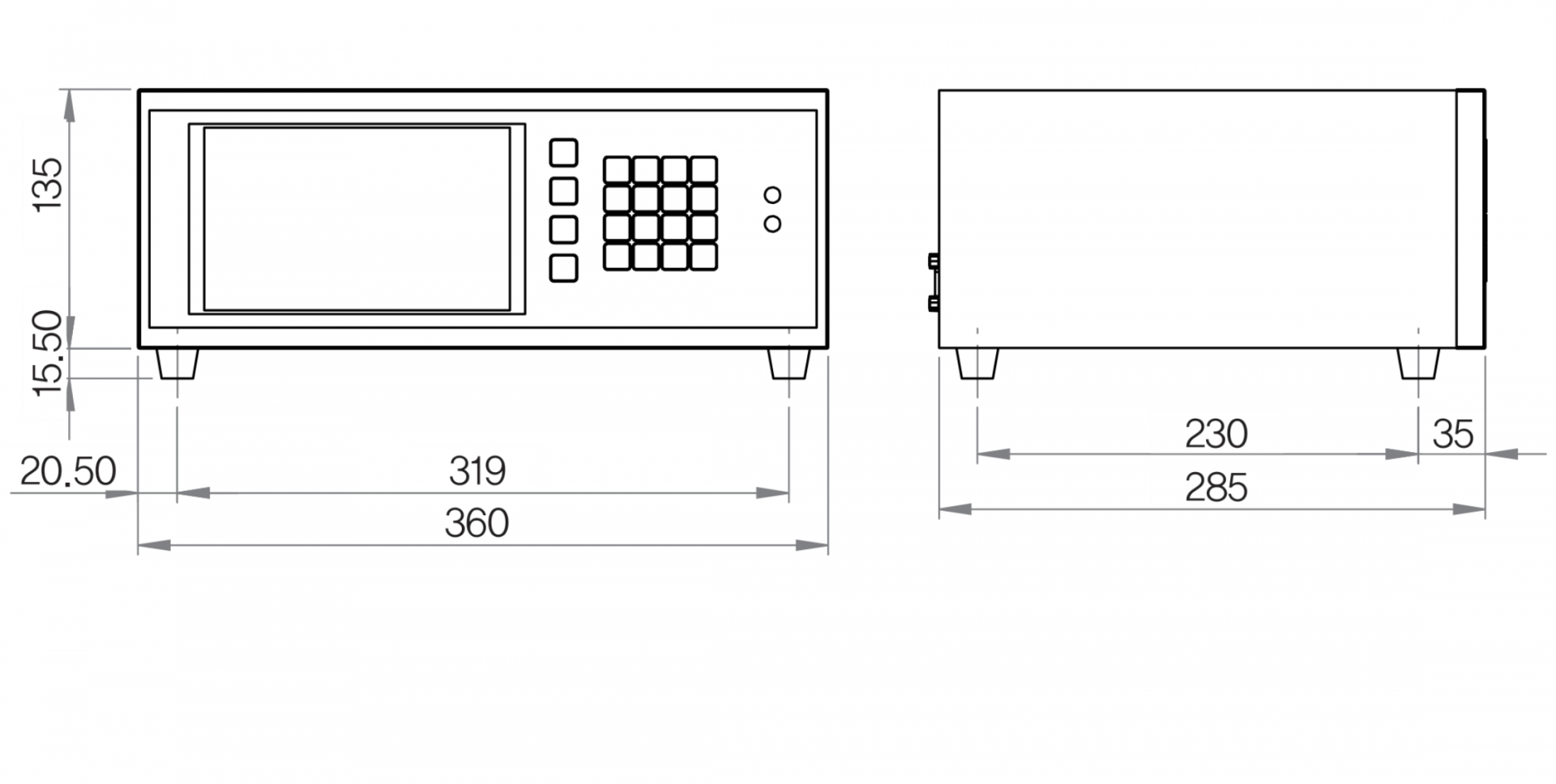

외형 치수	360(W) × 151(H) × 285(D) mm

🏷️ 모델명 구성 (Ordering Info)

ML-40PT-A 채널별 모델

⚠️ 현장 설비의 Air 입력 채널 요구 수량에 맞춰 모델을 선정하시기 바랍니다.

모델명	Air 입력	선정 기준
ML-40PT-A1	Air 1 Ch	1개 Air 입력 채널 구성
ML-40PT-A2	Air 2 Ch	2개 Air 입력 채널 구성
ML-40PT-A3	Air 3 Ch	3개 Air 입력 채널 구성
ML-40PT-A4	Air 4 Ch	4개 Air 입력 채널 구성
ML-40PT-A5	Air 5 Ch	5개 Air 입력 채널 구성
ML-40PT-A6	Air 6 Ch	6개 Air 입력 채널 구성
ML-40PT-A7	Air 7 Ch	7개 Air 입력 채널 구성
ML-40PT-A8	Air 8 Ch	8개 Air 입력 채널 구성
ML-40PT-A9	Air 9 Ch	9개 Air 입력 채널 구성
ML-40PT-A10	Air 10 Ch	10개 Air 입력 채널 구성
ML-40PT-A11	Air 11 Ch	11개 Air 입력 채널 구성
ML-40PT-A12	Air 12 Ch	12개 Air 입력 채널 구성

ML-40PT-A1ML-40PT-A2ML-40PT-A3ML-40PT-A4ML-40PT-A5ML-40PT-A6ML-40PT-A7ML-40PT-A8ML-40PT-A9ML-40PT-A10ML-40PT-A11ML-40PT-A12

❓ 자주 묻는 질문 (FAQ)

QML-40PT-A1~A12는 어떻게 선택하나요?

A. 설비에 동시 연결하여 모니터링할 Air 입력 채널 수량에 따라 모델을 선정합니다.
단일 채널은 ML-40PT-A1, 12개 채널은 ML-40PT-A12로 구성됩니다.
검사 대상의 측정 포인트와 연산 조합을 사전에 확정하시면 더욱 정확하고 최적화된 모델 선정이 가능합니다.

Q공압 준비와 마스터 교정은 어떻게 하나요?

A. 안정적인 측정을 위해 Air 입력은 반드시 2 bar 조건으로 유지해야 합니다.
Air가 공급된 상태에서 MAX RING으로 HI 값을, MIN RING으로 LO 값을 각각 세팅한 후 반복 측정을 통해 영점과 스팬을 검증합니다.
또한 공압 라인의 레귤레이터와 배관 필터를 정기적으로 점검하여 본체 내부에 수분이나 유분이 유입되지 않도록 철저히 관리해 주시기 바랍니다.

Q0.1 µm는 측정 정확도를 뜻하나요?

A. 아닙니다, 0.1 µm는 인디케이터 화면에 나타나는 '표시 분해능(Resolution)'을 의미합니다.
시스템의 최종 측정 정확도는 인디케이터 사양뿐만 아니라 게이지 헤드 및 마스터 링의 정밀도, 공압 안정성, 측정 지그의 상태, 현장 설치 환경 등을 종합적으로 고려하여 검토해야 합니다.

QPLC와 PC에 모두 연동할 수 있나요?

A. 네, PLC 제어 시에는 기본 제공되는 NPN 방식 6점 입력/6점 출력을 활용하며, PC나 상위 모니터링 장비와의 데이터 통신에는 RS-232C 포트를 사용합니다.
보다 많은 NPN I/O 신호가 필요한 경우 확장 I/O 옵션을 적용할 수 있습니다.
정확한 전기적 결선 사양과 핀맵은 제품 주문 시 제공되는 사양서 및 배선도를 참조해 주시기 바랍니다.

Q견적과 설치 검토에 어떤 정보가 필요한가요?

A. 정확한 견적을 위해 필요 채널 수, 측정 항목 및 범위(공차), 게이지 헤드(또는 에어 노즐) 사양, 마스터 링 보유 여부, 2 bar 공압 유틸리티 확보 여부, 통신(RS-232C) 및 PLC NPN I/O 요구사항을 상세히 기재해 주시기 바랍니다.
설치 환경은 주변 온도 5~40℃, 습도 최대 70% RH(결로 없을 것)를 유지해야 하며, 장비의 안정적인 구동을 위해 제3종 접지 시공과 함께 부식성 가스나 분진이 적은 공간이 요구됩니다.
