큐리오텍 CLS-Ex d는 폭발 위험 구역의 사일로·탱크 및 산업용 시험 설비에서 하중을 정밀하게 측정하는 내압방폭 팬케이크형 로드셀입니다.
상면 중앙에 작용하는 압축 하중을 내부 회로를 통해 정격출력 2.0±0.005 mV/V의 전기 신호로 변환합니다. 높이가 낮은 원형 팬케이크 구조로 측방향 외력과 반복 피로에 대한 기계적 신뢰성이 우수합니다. 방폭 케이블 글랜드와 IP68 기밀 밀폐 구조로 폭발 위험 가스가 상존하는 열악한 산업 환경에서도 안정적인 측정이 가능합니다.
CLS-Ex d는 가연성 가스 폭발 위험이 있는 현장에 대응하도록 Ex d IIB T6 내압방폭 승인을 획득했습니다. 신호 인출부에도 방폭 승인 케이블 글랜드를 적용하여 스파크로 인한 화재나 폭발 확산을 방지합니다. 폭발 위험 구역으로 분류된 공정에서도 별도의 격벽 개조 없이 안전하게 계량 시스템을 구성할 수 있습니다.
저상형 구조와 측방향 외력 신뢰성
높이가 낮은 원형 저상형 팬케이크 구조로 설계되어 기계적 안정감이 뛰어나고 전도 모멘트에 강합니다. 교반이나 진동으로 발생하는 측방향 횡하중과 반복 피로를 견고하게 흡수하여 장시간 계량 신뢰성을 지킵니다. 설치 높이가 제한된 대형 사일로와 프레스 장비에서도 기구부 개조 없이 간결하게 체결할 수 있습니다.
IP68 기밀밀폐와 강철 내구성
센서 내부 감지부를 외부와 완벽히 격리하는 IP68 기밀 밀폐 구조를 적용했습니다. 도장 처리한 강철 본체를 갖추어 분진과 습기가 많은 산업 현장에서도 부식과 물리적 변형을 방지합니다. 고습 환경이나 약품 분진이 비산하는 화학 탱크 하부에서도 내부 회로 손상 없이 안정적인 계량이 유지됩니다.
CLS-Ex d 추천 적용 분야
화학·석유화학 플랜트 반응기 및 혼합 탱크
가연성 가스가 존재하는 반응기나 혼합조 지지 레그 하부에 설치되어 원료 투입량과 실시간 재고 하중을 측정합니다. Ex d IIB T6 방폭 성능과 IP68 기밀 밀폐 구조로 방폭 구역의 엄격한 안전 기준을 충족하며 지속적인 계량을 지원합니다.
대용량 분진 환경 사일로 및 호퍼 스케일
분체 원료를 저장하는 대형 사일로와 계량 호퍼 바닥 프레임에 안착되어 낙하 하중과 저장량을 연속 감지합니다. 최대 30 tf의 넉넉한 정격용량과 원형 저상형 구조가 적용되어 높이 제약이 있는 플랜트 구조물에도 안정적으로 결합됩니다.
유압 프레스 및 대하중 피로 시험 장비
프레스 압입 설비나 재료 시험기 베드 중앙에 볼트 체결되어 가압 헤드가 가하는 압축 하중을 전기 신호로 전송합니다. 중앙 나사홀과 원주 관통홀을 통한 견고한 체결성 및 우수한 피로 내구성으로 반복 가압 공정에서도 정밀 하중을 측정합니다.
CLS-Ex d 선정 가이드
이런 경우에 적합합니다
인화성 가스나 증기가 발생하는 방폭 위험 구역에서 법적 안전 기준을 충족하는 중하중 계량 센서가 필요할 때 적합합니다.
교반기 구동이나 배관 진동으로 인해 수직 하중 외에 측방향 외력과 반복 피로가 센서에 전달되는 탱크 및 호퍼 설비에 적합합니다.
설치 가능한 상하 여유 공간이 제한되어 있으면서도 0.5 tf부터 30 tf 사이의 대용량 하중을 정밀하게 측정해야 하는 구조물에 적합합니다.
선정 전에 확인하세요
용량 구간(0.5~3 tf, 5 tf, 10~30 tf)에 따라 중앙 나사 규격(M16, M18, M24)과 본체 외경 및 홀 피치가 달라지므로 설치부 도면을 확인하세요.
설치 장소의 방폭 위험 지역 구분과 취급 가스 그룹 및 온도 등급이 Ex d IIB T6 사양의 허용 범위 내에 있는지 확인하세요.
2.0±0.005 mV/V 정격출력을 수신할 인디케이터의 인가전압 사양과 5 m 차폐 케이블의 방폭 배선 경로를 확인하세요.
CLS-xxxT-Ex d 형식으로 구성되며 정격용량(0.5~30 tf)에 따라 9종의 세부 모델로 구분됩니다.
모델명
정격용량
중앙 나사 규격
CLS-0.5T-Ex d
0.5 tf
M16×2.0
CLS-1T-Ex d
1 tf
M16×2.0
CLS-2T-Ex d
2 tf
M16×2.0
CLS-3T-Ex d
3 tf
M16×2.0
CLS-5T-Ex d
5 tf
M18×1.5
CLS-10T-Ex d
10 tf
M24×2.0
CLS-15T-Ex d
15 tf
M24×2.0
CLS-20T-Ex d
20 tf
M24×2.0
CLS-30T-Ex d
30 tf
M24×2.0
CLS-Ex d 자주 묻는 질문
QCLS-Ex d 로드셀의 방폭 인증 등급과 케이블 글랜드 사양은 어떻게 되나요?
Ex d IIB T6 내압방폭 등급을 획득하였으며 케이블 인출부에도 방폭 승인 케이블 글랜드가 적용되어 있습니다. 본체뿐만 아니라 직경 6.8 mm, 길이 5 m의 4선식 편조 차폐 원형 케이블 인출부까지 방폭 구조를 완비하여 가연성 가스가 존재하는 위험 구역에 안전하게 적용할 수 있습니다. KCs 및 CE 인증 표기를 갖추어 화학·정유 설비의 방폭 안전 기준을 충족합니다.
QCLS-Ex d 로드셀은 용량에 따라 외형 치수나 중앙 나사 규격이 달라지나요?
정격용량 구간(0.5~3 tf, 5 tf, 10~30 tf)에 따라 본체 외경과 높이 및 중앙 나사 규격이 달라집니다. 0.5~3 tf는 외경 112 mm, 높이 46 mm에 M16×2.0 나사를 사용하며, 5 tf는 외경 120 mm에 M18×1.5 나사가 적용됩니다. 10~30 tf 대용량 모델은 외경 138 mm, 높이 60 mm에 M24×2.0 중앙 나사와 직경 11 mm 관통홀 8개로 체결되므로 기구부 설계 전 치수표 확인이 필요합니다.
QCLS-Ex d 로드셀은 교반 탱크처럼 측방향 외력이 발생하는 설비에도 사용할 수 있나요?
원형 저상 팬케이크 구조로 설계되어 피로 하중과 측방향 외력에 대한 기계적 신뢰성이 뛰어납니다. 8개의 원주상 관통홀을 통해 베이스 플레이트에 견고하게 볼트 체결되므로 교반 시 발생하는 수평 분력이나 진동을 효과적으로 지탱합니다. 0.05 %RO 종합오차와 0.02 %RO 반복성을 바탕으로 외력이 작용하는 환경에서도 안정적인 계량 정밀도를 유지합니다.
QCLS-Ex d 로드셀을 방폭 구역 인디케이터와 연결할 때 주의할 점은 무엇인가요?
기본 제공되는 5 m 차폐 케이블을 방폭 승인 배관 및 안전 규격에 맞는 방폭 배선 방식으로 인디케이터에 결선해야 합니다. 권장 인가전압은 10 V(최대 15 V)이며 적색(EX+), 백색(EX-), 녹색(SIG+), 청색(SIG-)의 4선식 배선과 쉴드 처리가 요구됩니다. 현장 위험 구역 거리나 수신 장치 구성에 따른 안전 배선과 케이블 연장 방법은 해암이엔지 기술팀으로 문의하시면 현장 조건에 맞춰 안내해 드립니다.
외형 치수와 기술 사양은 변경될 수 있으니 설계 전 최종 사양을 확인해 주시기 바랍니다. 본 콘텐츠는 (주)해암이엔지 기술팀이 제조사 공식 자료(큐리오텍 CLS-Ex d 종합카탈로그 2026·개별 상세자료)를 기준으로 작성·검수하였습니다. 최종 업데이트 2026.10.14
큐리오텍(CURIOTEC)

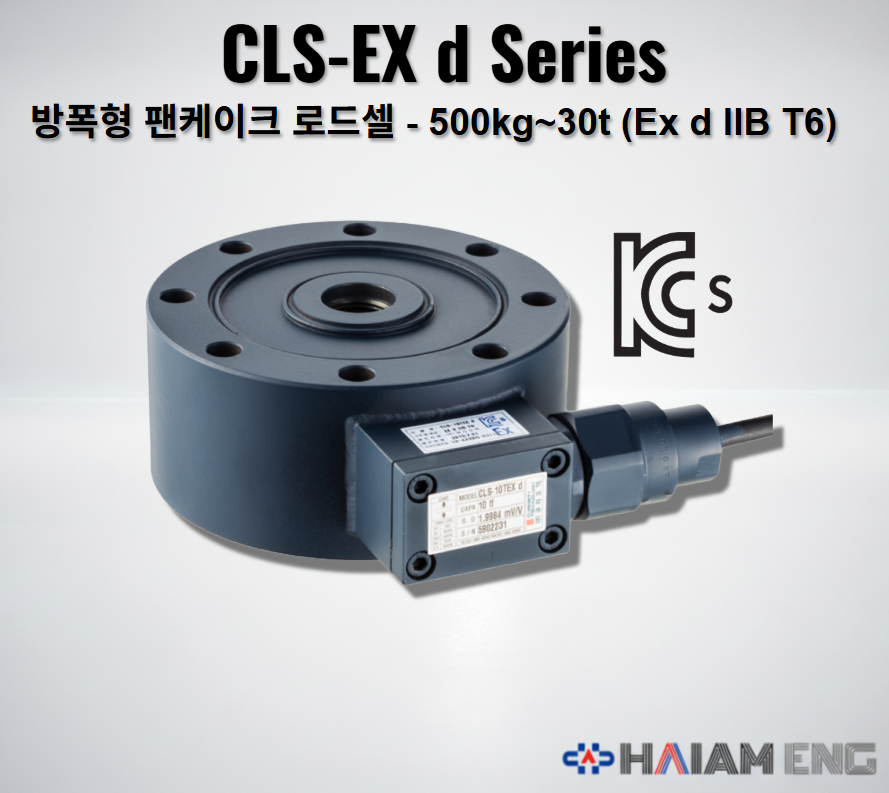

CLS-Ex d 내압방폭 팬케이크형 로드셀
큐리오텍 CLS-Ex d는 폭발 위험 구역의 사일로·탱크 및 산업용 시험 설비에서 하중을 정밀하게 측정하는 내압방폭 팬케이크형 로드셀입니다.
상면 중앙에 작용하는 압축 하중을 내부 회로를 통해 정격출력 2.0±0.005 mV/V의 전기 신호로 변환합니다. 높이가 낮은 원형 팬케이크 구조로 측방향 외력과 반복 피로에 대한 기계적 신뢰성이 우수합니다. 방폭 케이블 글랜드와 IP68 기밀 밀폐 구조로 폭발 위험 가스가 상존하는 열악한 산업 환경에서도 안정적인 측정이 가능합니다.
상세 모델명CLS-0.5T-Ex dCLS-1T-Ex dCLS-2T-Ex dCLS-3T-Ex dCLS-5T-Ex dCLS-10T-Ex dCLS-15T-Ex dCLS-20T-Ex dCLS-30T-Ex d
CLS-Ex d 견적·기술 상담 신청전화 02-2026-8225 · 메일 haiam@haiam.com
정격용량
0.5~30 tf
방폭 표기
Ex d IIB T6
종합오차
0.05 %RO
보호등급
IP68
CLS-Ex d 핵심 특징
Ex d 방폭과 전용 글랜드의 안전성
CLS-Ex d는 가연성 가스 폭발 위험이 있는 현장에 대응하도록 Ex d IIB T6 내압방폭 승인을 획득했습니다. 신호 인출부에도 방폭 승인 케이블 글랜드를 적용하여 스파크로 인한 화재나 폭발 확산을 방지합니다. 폭발 위험 구역으로 분류된 공정에서도 별도의 격벽 개조 없이 안전하게 계량 시스템을 구성할 수 있습니다.
저상형 구조와 측방향 외력 신뢰성
높이가 낮은 원형 저상형 팬케이크 구조로 설계되어 기계적 안정감이 뛰어나고 전도 모멘트에 강합니다. 교반이나 진동으로 발생하는 측방향 횡하중과 반복 피로를 견고하게 흡수하여 장시간 계량 신뢰성을 지킵니다. 설치 높이가 제한된 대형 사일로와 프레스 장비에서도 기구부 개조 없이 간결하게 체결할 수 있습니다.
IP68 기밀밀폐와 강철 내구성
센서 내부 감지부를 외부와 완벽히 격리하는 IP68 기밀 밀폐 구조를 적용했습니다. 도장 처리한 강철 본체를 갖추어 분진과 습기가 많은 산업 현장에서도 부식과 물리적 변형을 방지합니다. 고습 환경이나 약품 분진이 비산하는 화학 탱크 하부에서도 내부 회로 손상 없이 안정적인 계량이 유지됩니다.
CLS-Ex d 추천 적용 분야
화학·석유화학 플랜트 반응기 및 혼합 탱크
가연성 가스가 존재하는 반응기나 혼합조 지지 레그 하부에 설치되어 원료 투입량과 실시간 재고 하중을 측정합니다. Ex d IIB T6 방폭 성능과 IP68 기밀 밀폐 구조로 방폭 구역의 엄격한 안전 기준을 충족하며 지속적인 계량을 지원합니다.
대용량 분진 환경 사일로 및 호퍼 스케일
분체 원료를 저장하는 대형 사일로와 계량 호퍼 바닥 프레임에 안착되어 낙하 하중과 저장량을 연속 감지합니다. 최대 30 tf의 넉넉한 정격용량과 원형 저상형 구조가 적용되어 높이 제약이 있는 플랜트 구조물에도 안정적으로 결합됩니다.
유압 프레스 및 대하중 피로 시험 장비
프레스 압입 설비나 재료 시험기 베드 중앙에 볼트 체결되어 가압 헤드가 가하는 압축 하중을 전기 신호로 전송합니다. 중앙 나사홀과 원주 관통홀을 통한 견고한 체결성 및 우수한 피로 내구성으로 반복 가압 공정에서도 정밀 하중을 측정합니다.
CLS-Ex d 선정 가이드
이런 경우에 적합합니다
선정 전에 확인하세요
CLS-Ex d 상세 사양

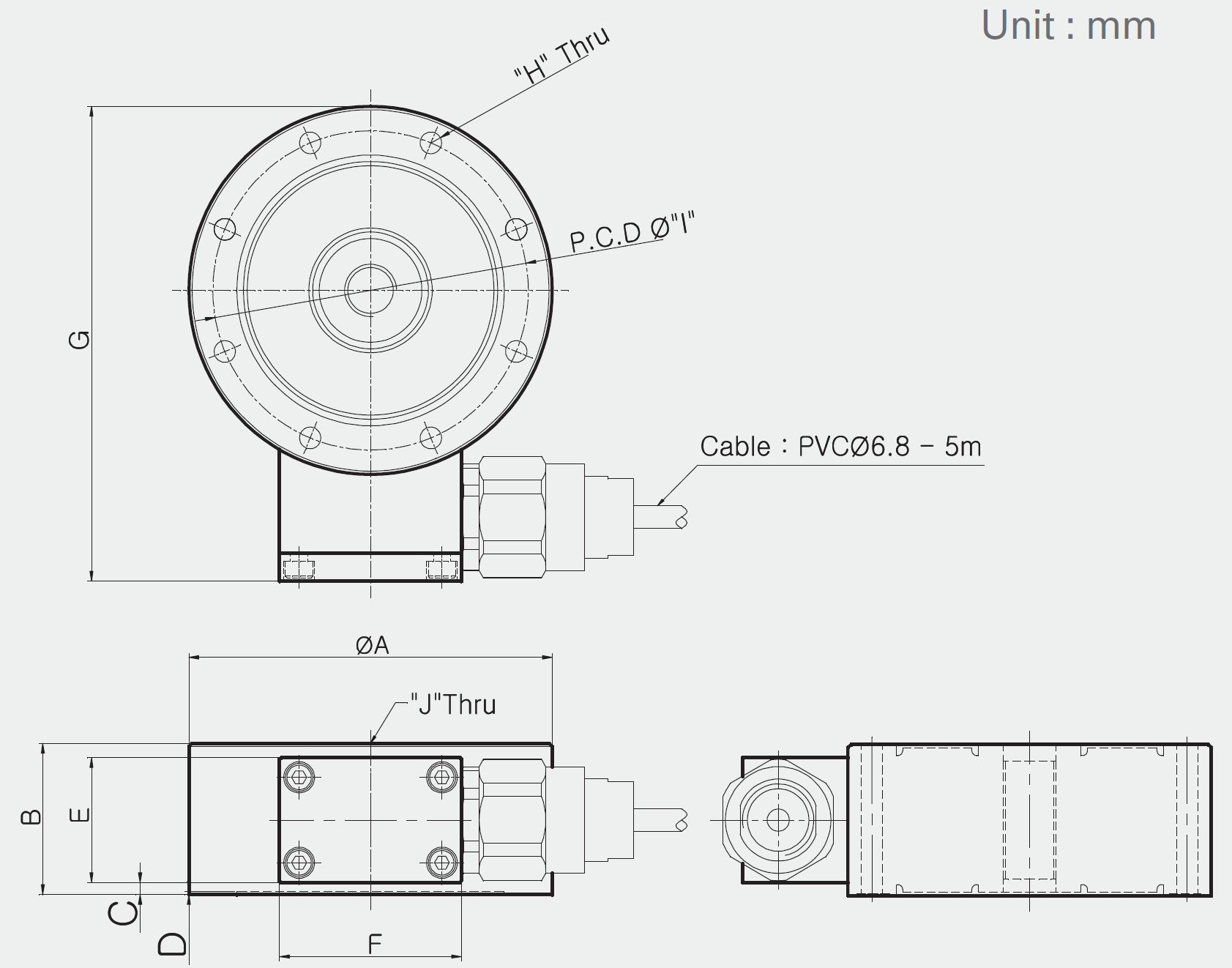

CLS-Ex d 도면 및 치수
CLS-Ex d 모델명 구성
CLS-xxxT-Ex d 형식으로 구성되며 정격용량(0.5~30 tf)에 따라 9종의 세부 모델로 구분됩니다.
CLS-Ex d 자주 묻는 질문
QCLS-Ex d 로드셀의 방폭 인증 등급과 케이블 글랜드 사양은 어떻게 되나요?
Ex d IIB T6 내압방폭 등급을 획득하였으며 케이블 인출부에도 방폭 승인 케이블 글랜드가 적용되어 있습니다. 본체뿐만 아니라 직경 6.8 mm, 길이 5 m의 4선식 편조 차폐 원형 케이블 인출부까지 방폭 구조를 완비하여 가연성 가스가 존재하는 위험 구역에 안전하게 적용할 수 있습니다. KCs 및 CE 인증 표기를 갖추어 화학·정유 설비의 방폭 안전 기준을 충족합니다.
QCLS-Ex d 로드셀은 용량에 따라 외형 치수나 중앙 나사 규격이 달라지나요?
정격용량 구간(0.5~3 tf, 5 tf, 10~30 tf)에 따라 본체 외경과 높이 및 중앙 나사 규격이 달라집니다. 0.5~3 tf는 외경 112 mm, 높이 46 mm에 M16×2.0 나사를 사용하며, 5 tf는 외경 120 mm에 M18×1.5 나사가 적용됩니다. 10~30 tf 대용량 모델은 외경 138 mm, 높이 60 mm에 M24×2.0 중앙 나사와 직경 11 mm 관통홀 8개로 체결되므로 기구부 설계 전 치수표 확인이 필요합니다.
QCLS-Ex d 로드셀은 교반 탱크처럼 측방향 외력이 발생하는 설비에도 사용할 수 있나요?
원형 저상 팬케이크 구조로 설계되어 피로 하중과 측방향 외력에 대한 기계적 신뢰성이 뛰어납니다. 8개의 원주상 관통홀을 통해 베이스 플레이트에 견고하게 볼트 체결되므로 교반 시 발생하는 수평 분력이나 진동을 효과적으로 지탱합니다. 0.05 %RO 종합오차와 0.02 %RO 반복성을 바탕으로 외력이 작용하는 환경에서도 안정적인 계량 정밀도를 유지합니다.
QCLS-Ex d 로드셀을 방폭 구역 인디케이터와 연결할 때 주의할 점은 무엇인가요?
기본 제공되는 5 m 차폐 케이블을 방폭 승인 배관 및 안전 규격에 맞는 방폭 배선 방식으로 인디케이터에 결선해야 합니다. 권장 인가전압은 10 V(최대 15 V)이며 적색(EX+), 백색(EX-), 녹색(SIG+), 청색(SIG-)의 4선식 배선과 쉴드 처리가 요구됩니다. 현장 위험 구역 거리나 수신 장치 구성에 따른 안전 배선과 케이블 연장 방법은 해암이엔지 기술팀으로 문의하시면 현장 조건에 맞춰 안내해 드립니다.
