BLS는 3.0±0.009 mV/V의 정격출력을 갖춘 고출력형 로드셀입니다. 높은 센서 출력은 산업용 인버터나 대용량 모터가 가동되는 공정에서도 신호 대 잡음비를 유리하게 유지하는 데 핵심적인 역할을 합니다. 덕분에 노이즈 필터링 부담이 줄어들고 인디케이터나 앰프로 전달되는 측정 신호가 안정되어 정밀한 하중 판정이 쉬워집니다.
저상형 구조와 측방향 신뢰성
중앙 관통 나사 구멍을 갖춘 저상형 팬케이크 구조로 설계되어 설비 내 수직 설치 공간을 최소화합니다. 대형 가압 설비나 프레스 공정에서 발생하기 쉬운 횡하중과 편심 하중 조건에서도 안정적인 측정 신뢰성을 유지하도록 설계되었습니다. 전체 장비의 기구적 높이를 낮출 수 있어 프레임 제작 비용이 절감되고 기계적 비틀림에 따른 계량 오차 위험을 낮춥니다.
IP67 밀폐형 방진·방수 구조
본체는 도장 처리한 강철 재질이며 외부 환경으로부터 내부를 격리하는 IP67 밀폐 구조를 채택했습니다. 분진이 날리거나 세척수가 튀는 열악한 산업 현장에서도 내부 스트레인 게이지와 센싱 회로를 안정적으로 보호합니다. 센서 고장으로 인한 예기치 못한 라인 정지 시간을 줄이고 보수 점검 주기를 길게 가져갈 수 있습니다.
BLS 추천 적용 분야
압축 하중 시험 설비
시험체에 가해지는 압축 하중이 본체 중앙으로 전달되도록 시험기의 하중 지지부에 설치하여 측정 신호를 얻습니다. 0.05 %RO의 종합오차와 0.02 %RO의 반복성을 바탕으로 압축 하중 변화를 계측하며, 지그와 지지부는 도면의 하중 방향에 맞춰 구성해야 합니다.
유압 프레스 및 압입 설비
프레스 램 하단 또는 가압 베이스 플레이트에 장착되어 부품 압입 공정 중 가해지는 수직 하중을 실시간으로 감지합니다. 횡하중 영향을 줄이는 저상형 팬케이크 구조 덕분에 편심이 발생하기 쉬운 대하중 압입 작업에서도 안정적인 품질 판정이 가능합니다.
산업용 탱크 및 호퍼 계량 시스템
저장 사일로나 대형 반응 탱크의 지지 레그 하부에 8개의 원주상 장착홀로 체결되어 내용물의 총중량을 지속적으로 측정합니다. 분진과 수분 침투를 막는 IP67 밀폐 구조와 도장 강철 외장을 갖추어 열악한 플랜트 현장에서도 장기적인 계량 안정성을 유지합니다.
BLS 선정 가이드
이런 경우에 적합합니다
수직 설치 공간이 협소한 장비에서 대하중을 측정해야 하는 경우, 46~70 mm의 낮은 전고를 갖춘 저상형 팬케이크 구조가 적합합니다.
인버터 노이즈나 전자파 간섭이 있는 환경에서 선명한 계량 신호가 필요한 경우, 3.0±0.009 mV/V의 고출력 사양이 유리합니다.
먼지와 습기가 상존하는 옥외 플랜트나 분진 공정에 센서를 배치해야 하는 경우, 내부를 안전하게 차폐하는 IP67 밀폐 구조가 적합합니다.
작업 중 발생하는 최대 하중과 순간 충격이 선택한 모델의 정격용량 범위(1, 2, 3, 5, 10, 20 tf)를 넘지 않는지 확인하세요.
신호 연결용 편조 차폐 4선식 케이블의 기본 길이가 6 m이며 PVC 외피 사양인지 설치 환경과 대조하여 확인하세요.
BLS 상세 사양
정격용량
1, 2, 3, 5, 10, 20 tf
정격출력 (R.O.)
3.0±0.009 mV/V
영점 밸런스
0.0±0.03 mV/V
종합오차
0.05 %RO
반복성
0.02 %RO
크리프 (30 min.)
0.03 %
영점의 온도영향
0.03 %/10℃
출력의 온도영향
0.03 %/10℃
권장 인가전압
10 V
최대 인가전압
15 V
입력저항
700±10 Ω
출력저항
700±10 Ω
절연저항
>2,000 MΩ @50 V DC
온도보상범위
-10~+40 ℃
사용온도범위
-20~+80 ℃
재질
도장 처리한 강철(Paint finished steel)
보호등급
IP67
케이블
Ø8 mm, 길이 6 m, PVC 외피의 편조 차폐 4선식 원형 케이블
BLS 도면 및 치수
Capacity
A
B
C
1~5 tf
46
118
148.5
10 tf
60
138
168.5
20 tf
70
186
216.5
BLS 모델명 구성
시리즈명 BLS 뒤에 하이픈과 정격용량(tf) 숫자를 조합한 총 6종의 완성 모델로 구성됩니다.
모델명
정격용량
BLS-1T
1 tf
BLS-2T
2 tf
BLS-3T
3 tf
BLS-5T
5 tf
BLS-10T
10 tf
BLS-20T
20 tf
BLS 자주 묻는 질문
Q제품 사진 속 명판에 CLS로 적혀 있는데 BLS와 다른 모델인가요?
제조사의 계열 공통 대표 사진이 사용된 것이며 실제 공급되는 제품은 BLS 규격에 맞춰 제작됩니다. 사진 속 명판에는 CLS-1T와 2.0012 mV/V로 인쇄되어 있으나, BLS 시리즈의 공식 정격출력은 3.0±0.009 mV/V입니다. 주문 시 선택하신 정격용량(1~20 tf)에 해당하는 BLS 모델명과 사양의 제품으로 출고됩니다.
QBLS 로드셀의 용량에 따라 장착 나사와 피치원 지름이 어떻게 달라지나요?
용량 구간에 따라 중앙 관통 나사와 취부홀 규격이 3단계로 구분됩니다. 1~5 tf 모델은 M24×2.0 중앙 나사와 피치원 지름 100 mm(8-Ø9)를 사용하며, 10 tf는 M39×2.0과 116 mm(8-Ø11), 20 tf는 M50×2.0과 154 mm(8-Ø14) 규격을 갖춥니다. 장비 플레이트 설계 시 선택하신 용량별 치수 도면을 대조하시기 바랍니다.
QBLS 로드셀은 인장과 압축 하중을 모두 측정할 수 있나요?
공식 도면에는 상면 중앙에서 바닥면을 향하는 압축 하중 방향이 표시되어 있으며, 인장 적용은 별도 확인이 필요합니다. 중앙에 관통 나사가 있다는 사실만으로 인장·압축 양방향 사용을 단정할 수는 없습니다. 인장 하중이나 인장·압축이 번갈아 가해지는 시험에 적용하려면 하중 방향, 체결 방식과 교정 조건을 먼저 확인해야 합니다. 설비 도면과 시험 조건을 알려주시면 적용 가능 여부를 안내해 드립니다.
QBLS의 케이블 사양과 케이블 인출부 설치 시 주의할 점은 무엇인가요?
외경 Ø8 mm, 길이 6 m의 PVC 외피 편조 차폐 4선식 원형 케이블이 기본 제공됩니다. 측면 직사각형 돌출부 옆으로 유연한 고무 보호부와 케이블이 C 치수 기준점 바깥으로 돌출되므로 기구물 간섭 여유 공간을 확보해야 합니다. 케이블 꺾임으로 인한 피로 단선을 방지하기 위해 곡률 반경을 고려하여 배선 경로를 구성하십시오.
큐리오텍(CURIOTEC)

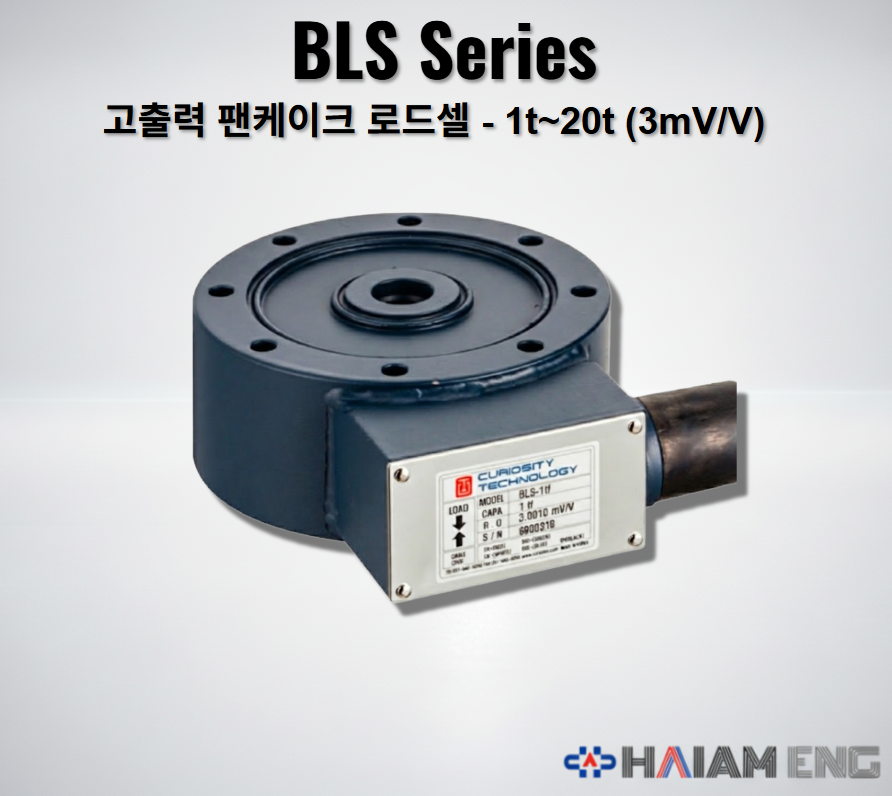

BLS 팬케이크형 로드셀
