센서솔루션 SNR 고용량 샤프트형 비접촉 디지털 토크센서 CAN통신

센서솔루션(Sensor Solution)

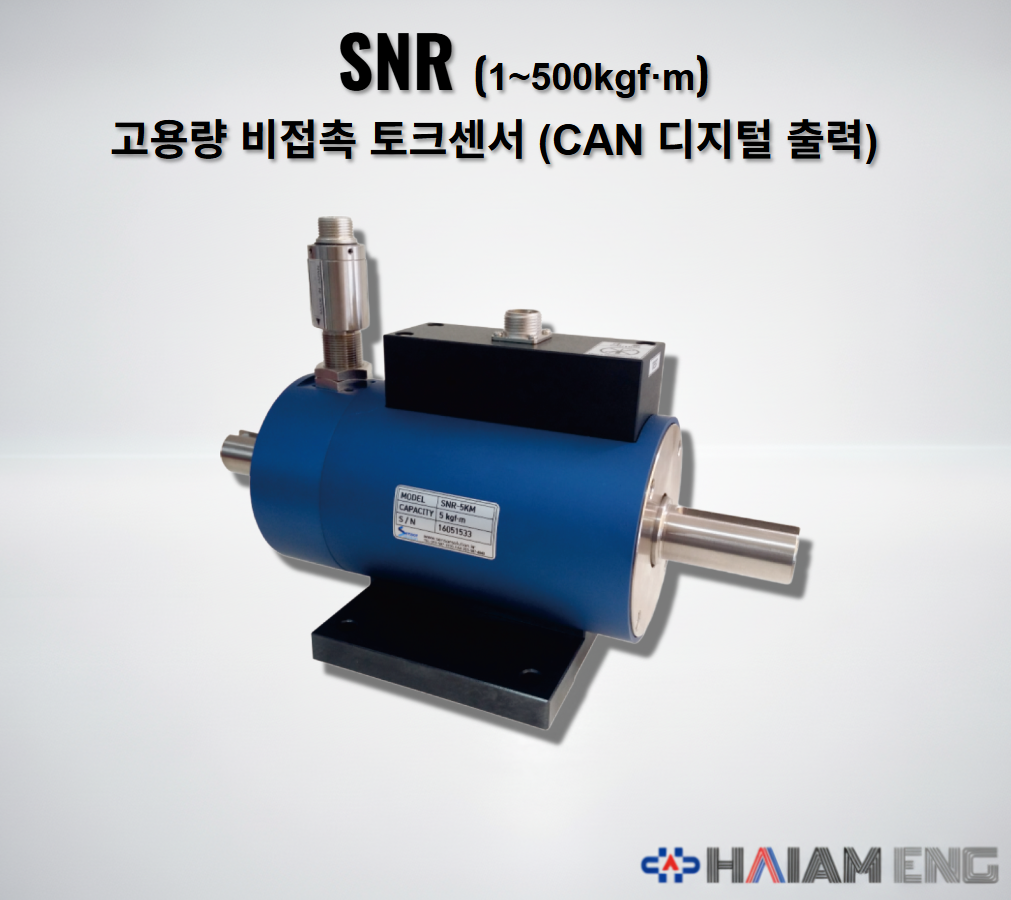

SNR 고용량 샤프트형 비접촉식 디지털 토크센서

1~500kgf·m, 고용량 샤프트 타입, CAN Digital Data 출력

엔진·트랜스미션 다이나모, 대형 펌프·압축기 효율 시험용

센서솔루션 SNR은 1~500kgf·m 범위의 고용량 회전 토크를 CAN Digital Data로 출력하는 샤프트형 비접촉식 디지털 토크센서입니다. 키 홈이 있는 샤프트 구조와 Amplifier 내장형으로 대형 모터·엔진·감속기 시험축에 연결하기 좋으며, 높은 토크와 연속 회전 조건에서 CAN 기반 토크 데이터를 수집하는 장비에 적합합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:SNR-1KSNR-2KSNR-5KSNR-10KSNR-20KSNR-50KSNR-100KSNR-200KSNR-300KSNR-500K

📝 SNR 핵심 요약

✅ 1~500kgf·m 고용량 범위: 저용량부터 대형 부하 시험까지 하나의 샤프트형 비접촉식 라인업으로 구성됩니다.
✅ CAN 디지털 출력: Amplifier 내장형으로 CAN Digital Data를 직접 출력하는 회전 토크센서입니다.
✅ 키 홈 샤프트 구조: 대형 구동축과 부하축 사이를 커플링으로 연결해 토크를 전달합니다.
✅ 2000회/초 출력속도: 2000회/초 출력속도로 엔진·모터 기동 토크와 빠른 부하 변화를 촘촘하게 수집합니다.

🏭 추천 적용 분야 (Applications)

🔹엔진·트랜스미션 다이나모: 고속·고토크가 발생하는 구동계 시험에서 토크-회전 조건을 함께 다룹니다.
🔹대형 펌프·압축기 효율 측정: 모터와 펌프 사이의 축 토크를 측정해 부하 변화와 효율 분석 데이터를 확보합니다.
🔹선박·중장비 구동부 시험: 높은 토크가 걸리는 추진축, 기어박스, 건설기계 구동부의 성능 검증에 적용합니다.

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 (Detail)
제품 형식	고용량 샤프트 타입 비접촉식 디지털 회전형 토크센서
정격 용량 (Rated Capacity)	1, 2, 5, 10, 20, 50, 100, 200, 300, 500 kgf·m
출력 형식 (Output)	CAN DIGITAL DATA
출력 속도 (Output Rate)	2000회/초
종합 오차 (Combined Error)	≤ 0.2% R.O.
반복성 / 크리프	반복성 ≤ 0.2% R.O. / 크리프(30분) ≤ 0.2% R.O.
제로 밸런스	≤ 0.1% F.S.
분해능 (Resolution)	± 1/30,000
공급 전원	12 ~ 28V DC
출력/영점 온도 영향	출력 ≤ 0.2% LOAD / 10℃, 영점 ≤ 0.2% R.O. / 10℃
허용 과부하	150% R.C.
온도 보상 범위	0 ~ 60℃
연결 케이블	φ5 Shield 5m

🏷️ 모델명 구성 (Ordering Info)

SNR Series Ordering Code

⚠️ 모델별 체결 치수와 통신 조건은 주문 사양에 함께 반영해 주세요.

모델명 (Model)	용량 (Capacity)	구조/출력 (Feature)
SNR-1K / 2K / 5K	1, 2, 5 kgf·m	고용량 라인업의 낮은 구간
SNR-10K / 20K	10, 20 kgf·m	중간 용량 회전 토크 시험
SNR-50K / 100K	50, 100 kgf·m	대형 모터·감속기 시험
SNR-200K / 300K / 500K	200, 300, 500 kgf·m	SNR 라인업 최대 용량 구간

SNR-1KSNR-2KSNR-5KSNR-10KSNR-20KSNR-50KSNR-100KSNR-200KSNR-300KSNR-500K

❓ 자주 묻는 질문 (FAQ)

QSNA와 SNR은 모두 비접촉식인데 무엇이 다르나요?

A.SNA는 1~5kgf·m 저용량, SNR은 1~500kgf·m 고용량 샤프트형 라인업입니다.

두 모델 모두 CAN DIGITAL DATA 출력입니다.
SNR은 50kgf·m 이상 구간에서 축 지름과 외형 치수가 크게 커집니다.
소형 모터는 SNA, 대형 구동계와 고하중 시험은 SNR이 더 자연스러운 선택입니다.

QSNR 설치에서 커플링 용량은 왜 크게 잡아야 하나요?

A.센서가 측정하는 토크가 그대로 커플링을 통과하므로 커플링 정격 토크가 부족하면 시험축이 먼저 위험해질 수 있습니다.

SNR 정격용량은 최대 500kgf·m입니다.
200·300·500kgf·m 행은 key 18x11, ØJ 63으로 표기됩니다.
커플링 내경과 키 홈, 축 정렬 조건을 센서 용량대별 치수표와 맞춰 주세요.

QCAN 출력 SNR을 계측기에 연결할 때 필요한 조건은 무엇인가요?

A.12~28V DC 전원과 CAN 통신 입력 조건을 장비 쪽에서 준비해야 합니다.

출력 형식은 CAN DIGITAL DATA입니다.
출력속도는 2000회/초, 연결 케이블은 φ5 Shield 5m로 표기됩니다.
PC·PLC·DAQ 사용 시 통신 설정과 케이블 실드 접지를 함께 설계해 주세요.

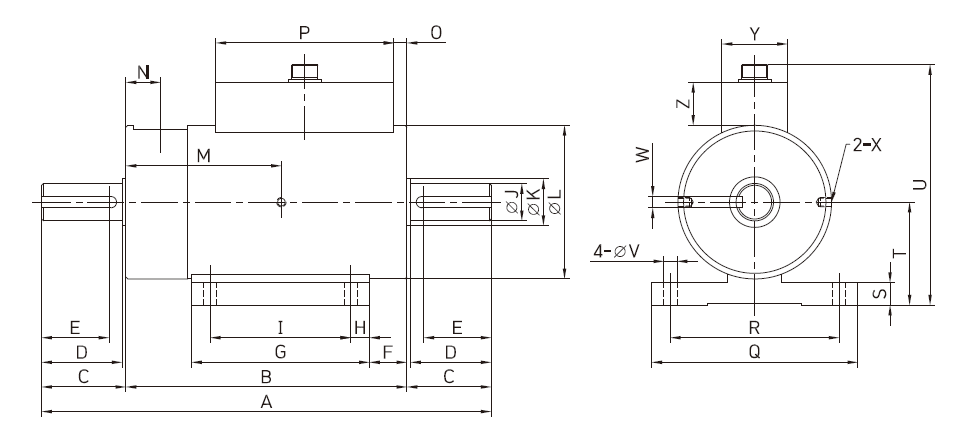

📐 도면 및 치수 (Drawing)

SNR은 고용량 샤프트형 모델이라 용량대별 축 지름, 키 홈, 전체 길이가 크게 달라집니다.
커플링과 장비 베이스를 선정할 때 하단 치수표와 도면 이미지를 기준으로 센서 용량대와 설치 공간을 맞춰 주세요.

정격용량	A	B	C	D	E	F	G	H	I	ØJ	ØK	ØL	M	N	O	P	Q	R	S	T	U	ØV	W	X	Y	Z
1, 2, 5 kgf·m	240	150	45	43	36	20	95	10	75	20	25	82	83	18.5	7	95	110	90	12	55±0.1	128.5	7	6x6	M5 DP6	35	23
10, 20 kgf·m	240	150	45	43	36	20	95	10	75	23	25	82	83	18.5	7	95	110	90	12	55±0.1	128.5	7	8x7	M5 DP6	35	23
50, 100 kgf·m	325	163	81	80	60	26	96	10	76	38	40	110	89	19	15.5	95	130	110	15	70±0.2	158.6	7	10x8	M6 DP6	35	24.1
200, 300, 500 kgf·m	400	188	106	105	81	29	110	15	80	63	65	158	100	21	30.5	95	170	140	20	100±0.2	213.5	9	18x11	M6 DP10	35	25
