센서솔루션 SA 고용량 샤프트형 회전 토크센서 슬립링

센서솔루션(Sensor Solution)

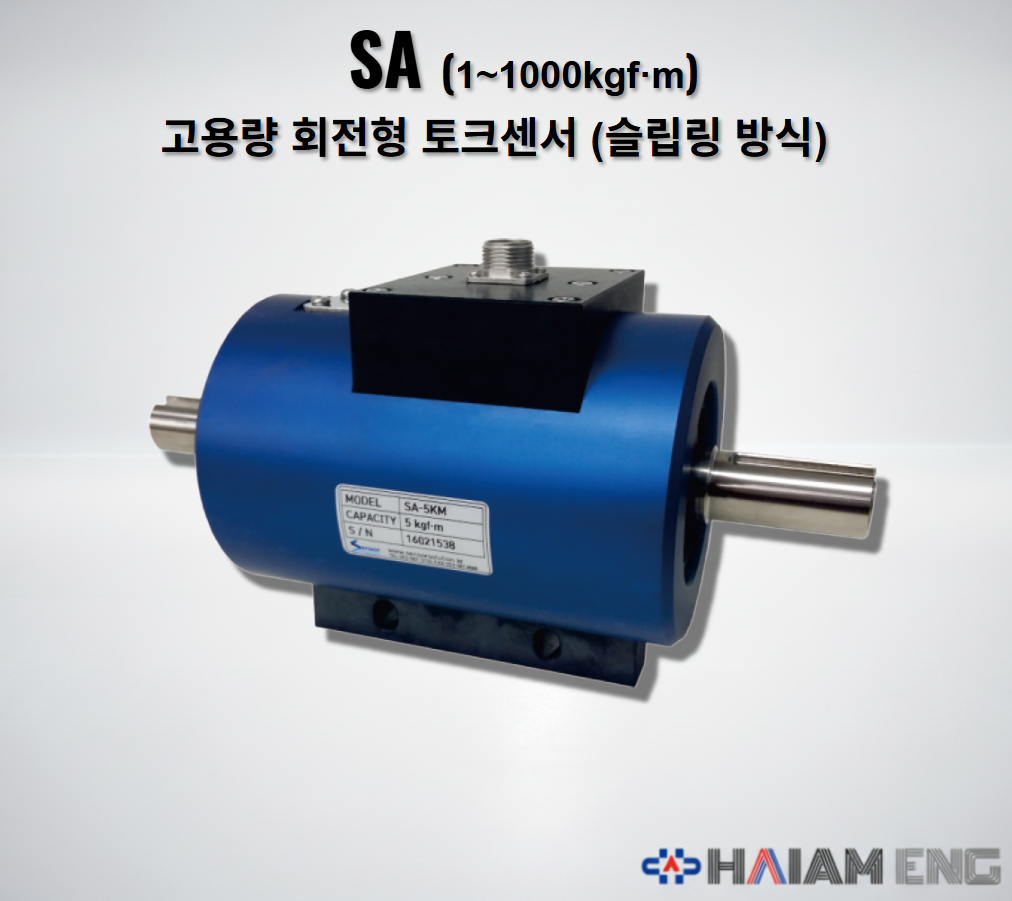

SA 고용량 샤프트형 회전 토크센서

1~1000kgf·m, 양단 샤프트 키 가공, 접촉식 Slip Ring 구조

대형 모터·감속기·엔진 다이나모·대형 체결 토크 시험용

센서솔루션 SA는 1~1000kgf·m 범위의 고용량 회전 토크를 측정하는 샤프트 타입 접촉식 토크센서입니다. 양단 샤프트와 Key 홈을 이용해 대형 모터·감속기 축 사이에 인라인으로 삽입하기 좋으며, Slip Ring 구조로 회전 중 토크 신호를 전송하는 산업용 고하중 시험 라인에 적합합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:SA-1KSA-2KSA-5KSA-10KSA-20KSA-50KSA-100KSA-200KSA-300KSA-500KSA-1000K

📝 SA 핵심 요약

✅ 1~1000kgf·m 고용량 범위: 대형 회전체와 고하중 토크 시험에 맞춘 고용량 샤프트 타입 라인업입니다.
✅ 양단 샤프트·키 홈 체결: 대형 모터, 감속기, 기어박스 축에 커플링으로 연결해 토크를 전달합니다.
✅ RPM 옵션 구성 가능: 토크와 회전 속도를 함께 다루는 다이나모·효율 시험에서는 RPM 옵션 구성이 유용합니다.
✅ 용량별 허용 RPM 확인: 고용량으로 갈수록 Max RPM이 낮아지므로 회전 속도 조건을 치수표와 함께 확인해야 합니다.

🏭 추천 적용 분야 (Applications)

🔹대형 모터·엔진 다이나모: 고출력 모터나 엔진의 부하 특성, Torque-RPM 곡선, 효율 시험에 적용합니다.
🔹감속기·변속기 성능 평가: 입력축과 출력축의 토크 변화를 비교해 동력 전달 효율과 내구 시험 데이터를 확보합니다.
🔹대형 너트러너·체결 장비: 건설기계·플랜트 조립용 대형 체결기의 체결 토크 모니터링과 품질 관리에 적합합니다.

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 (Detail)
제품 형식	고용량 샤프트 타입 접촉식 회전형 토크센서
정격 용량 (Rated Capacity)	1, 2, 5, 10, 20, 50, 100, 200, 300, 500, 1000 kgf·m
정격 출력 (Rated Output)	1.3 ± 0.3 mV/V
종합 오차 (Combined Error)	≤ 0.25% R.O.
반복성 (Repeatability)	≤ 0.25% R.O.
영점 밸런스 (Zero Balance)	0 ± 0.05 mV/V
인가 전압 (Excitation)	5V, 10V DC
허용 과부하 (Safe Overload)	150% R.C.
온도 보상 범위	-10 ~ 60℃

🏷️ 모델명 구성 (Ordering Info)

SA Series Ordering Code

⚠️ 모델별 상세 치수와 체결 조건은 하단 치수표를 함께 참고해 주세요.

모델명 (Model)	용량 (Capacity)	특징 (Feature)
SA-1K / 2K / 5K	1, 2, 5 kgf·m	소형 고용량 샤프트 구간
SA-10K / 20K	10, 20 kgf·m	중대형 범용 회전 토크 시험
SA-50K / 100K / 200K / 300K	50~300 kgf·m	대형 모터·감속기 시험
SA-500K / SA-1000K	500, 1000 kgf·m	SA 라인업 최대 용량 구간

SA-1KSA-2KSA-5KSA-10KSA-20KSA-50KSA-100KSA-200KSA-300KSA-500KSA-1000K

❓ 자주 묻는 질문 (FAQ)

QSA와 SAF는 모두 고용량인데 무엇이 다른가요?

A.SA는 샤프트 축을 커플링으로 연결하는 구조이고, SAF는 플랜지 면을 볼트로 체결하는 구조입니다.

SA 정격용량은 1~1000kgf·m이며 양단 샤프트와 Key 홈을 사용합니다.
SAF는 플랜지 타입이라 상대 플랜지 PCD와 볼트 규격이 선택 기준입니다.
기존 동력 전달 축 사이에 센서를 인라인으로 삽입하는 장비라면 SA 구조가 설치 효율을 높입니다.

Q1000kgf·m 모델도 고속 회전에 쓸 수 있나요?

A.고용량 모델일수록 허용 RPM이 낮아지므로 속도 조건이 모델 선택의 핵심입니다.

SA-1000K 치수표의 Max RPM은 1000입니다.
SA-1K·2K·5K 구간은 Max RPM 4500으로 표기됩니다.
RPM 옵션을 함께 쓰려면 회전 속도, 커플링, 계측기 입력 조건을 주문 전에 맞춰야 합니다.

QSA 설치에서 가장 중요한 치수는 무엇인가요?

A.축 지름 ØF, Key 치수 M, 전체 길이 A와 Max RPM을 함께 확인해야 합니다.

10·20kgf·m 모델은 ØF 32, M 10x8로 표기됩니다.
500kgf·m 모델은 ØF 73, M 20x12, A 430mm입니다.
커플링 선정 시 축 정렬 오차와 센서 허용 과부하 150% R.C.도 함께 고려해야 합니다.

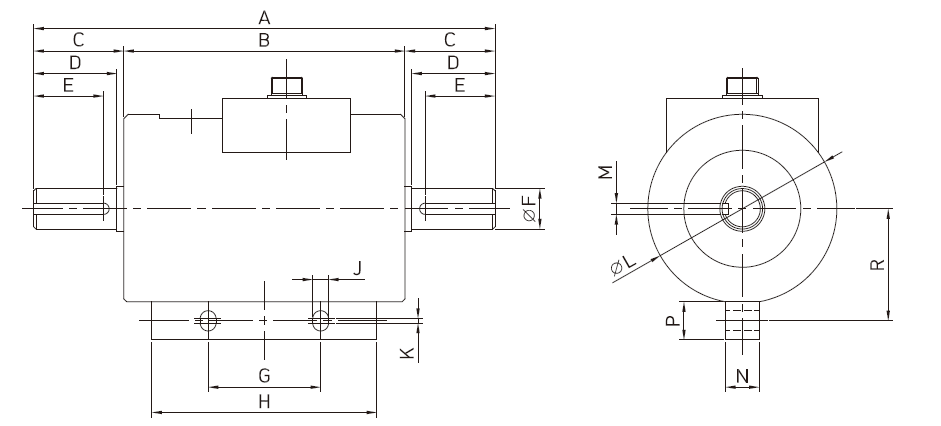

📐 도면 및 치수 (Drawing)

SA는 고용량 샤프트 타입이므로 센서 축과 장비 축의 커플링 선정이 핵심입니다. 용량별 ØF, Key 치수, 전체 길이, Max RPM 차이가 커서 축 정렬과 회전 속도 조건을 도면 치수에 맞춰야 합니다.

정격용량	A	B	C	D	E	ØF	G	H	J	K	ØL	M (Key)	N	P	R	Max RPM
1, 2, 5 kgf·m	205	125	40	37	31	18	50	100	7	2	84	5x5	15	17	49.8	4500
10, 20 kgf·m	240	130	55	50	40	32	50	100	7	2	100	10x8	15	17	57.9	4000
50, 100 kgf·m	340	158	91	86	75	47	60	128	9	2	118	12x8	17	20	68.4	3000
200, 300 kgf·m	360	152	104	100	86	63	60	128	9	2	131	18x11	17	20	74.95	2500
500 kgf·m	430	182	124	115	95	73	70	152	11	3	160	20x12	20	25	91.8	2000
1000 kgf·m	470	196	137	130	110	90	70	152	11	3	180	25x14	20	25	101.9	1000
