센서솔루션 SC 소형 접촉식 회전형 토크센서 미세용량

센서솔루션(Sensor Solution)

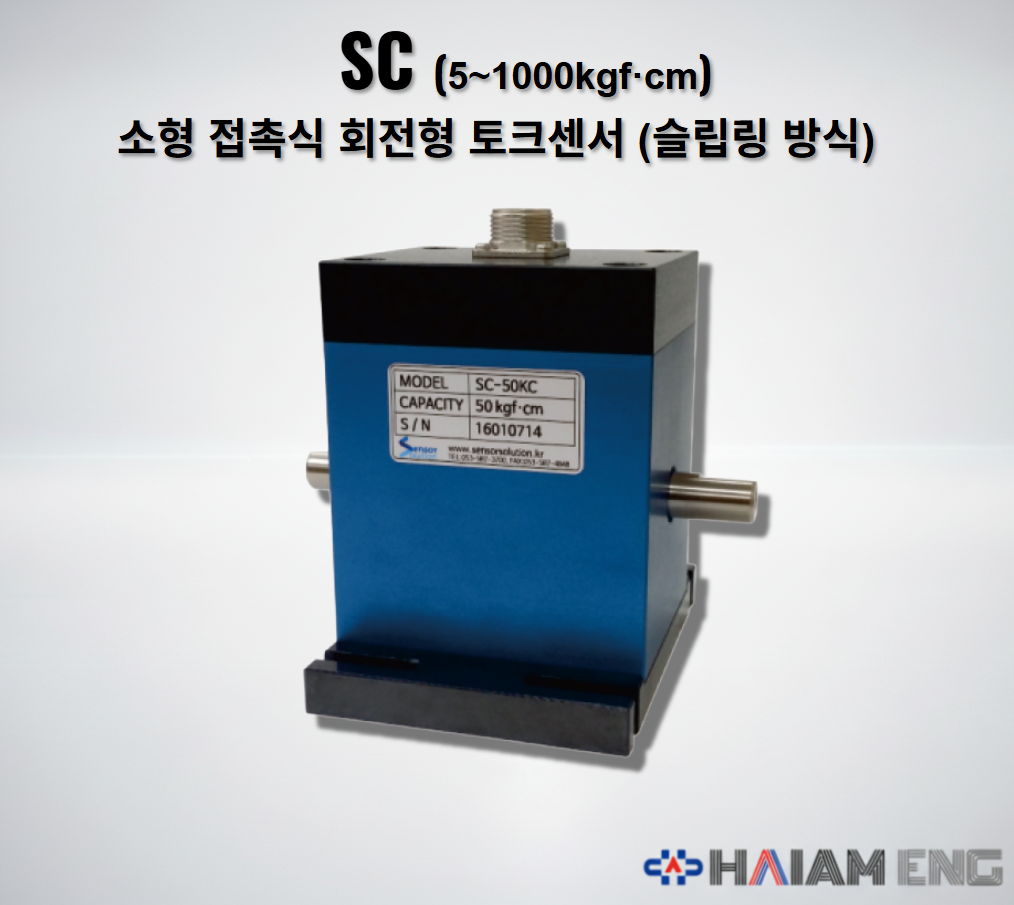

SC 소형 접촉식 회전형 토크센서

5~1000kgf·cm, 초소형 샤프트 타입, 접촉식 Slip Ring 구조

미세 회전 토크 측정, 소형 모터·힌지·정밀 체결 토크 시험용

센서솔루션 SC는 5~1000kgf·cm 범위의 미세 회전 토크를 측정하는 초소형 샤프트 타입 접촉식 토크센서입니다. 내부 Slip Ring 구조로 회전축의 동적 토크 신호를 전송하며, 소형 정밀 모터, 전자제품 힌지, 초소형 나사 체결처럼 설치 공간과 작은 부하 변화가 중요한 시험 장비에 적합합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:SC-5KCSC-10KCSC-20KCSC-50KCSC-100KCSC-200KCSC-500KCSC-1000KC

📝 SC 핵심 요약

✅ 초소형 샤프트 구조: 소형 테스트 벤치와 정밀 지그 내부에 간섭을 줄여 실장하기 쉬운 회전 토크센서입니다.
✅ 5kgf·cm부터 미세 토크 측정: 약 0.5N·m 수준의 작은 토크부터 1000kgf·cm까지 단계별로 선택합니다.
✅ 접촉식 연속 회전 측정: Slip Ring 구조로 회전축의 동적 토크 신호를 케이블 꼬임 없이 전달합니다.
✅ SCR보다 단순한 토크 전용 구성: RPM 기어가 필요한 SCR과 달리 SC는 더 작은 크기의 토크 측정 중심 장비에 잘 맞습니다.

🏭 추천 적용 분야 (Applications)

🔹정밀 소형 모터 시험: 의료용 모터, 치과용 핸드피스, 드론 모터처럼 작은 회전체의 부하 변화를 미세 토크 범위에서 확인합니다.
🔹전자제품 힌지·다이얼 테스트: 노트북·폴더블 기구물·스위치·다이얼의 개폐력과 회전 조작감을 반복 비교하는 시험에 적합합니다.
🔹소형 체결 토크 관리: 안경, 시계, 전자기기 조립용 초소형 나사의 체결 토크 데이터를 관리해 조립 품질 편차를 줄입니다.

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 (Detail)
제품 형식	초소형 샤프트 타입 접촉식 회전형 토크센서
정격 용량 (Rated Capacity)	5, 10, 20, 50, 100, 200, 500, 1000 kgf·cm
정격 출력 (Rated Output)	1.3 ± 0.3 mV/V
종합 오차 (Combined Error)	≤ 0.25% R.O.
반복성 (Repeatability)	≤ 0.25% R.O.
영점 밸런스 (Zero Balance)	0 ± 0.05 mV/V
인가 전압 (Excitation)	5V, 10V DC
허용 과부하 (Safe Overload)	150% R.C.
온도 보상 범위	-10 ~ 60℃

🏷️ 모델명 구성 (Ordering Info)

SC Series Ordering Code

⚠️ 모델별 상세 치수와 체결 조건은 하단 치수표를 함께 참고해 주세요.

모델명 (Model)	용량 (Capacity)	특징 (Feature)
SC-5KC / SC-10KC	5, 10 kgf·cm	가장 작은 미세 토크 시험 구간
SC-20KC / SC-50KC	20, 50 kgf·cm	소형 모터·힌지 시험용
SC-100KC / SC-200KC	100, 200 kgf·cm	정밀 회전체 반복 부하 시험
SC-500KC / SC-1000KC	500, 1000 kgf·cm	SC 라인업 내 큰 소용량 구간

SC-5KCSC-10KCSC-20KCSC-50KCSC-100KCSC-200KCSC-500KCSC-1000KC

❓ 자주 묻는 질문 (FAQ)

QSC는 SCR보다 어떤 경우에 먼저 검토하나요?

A.RPM 측정보다 센서 크기와 미세 토크 측정이 더 중요하면 SC 선택이 유리합니다.

SC는 5~1000kgf·cm의 초소형 샤프트 타입 모델입니다.
SCR은 RPM 측정용 기어가 포함된 소형 접촉식 라인업입니다.
회전수 채널이 필요하면 SCR, 토크 전용의 작은 장착 공간이면 SC가 맞습니다.

Q5kgf·cm 모델은 어느 정도의 작은 토크를 다루나요?

A.5kgf·cm는 약 0.49N·m 수준의 작은 회전력입니다.

SC 최저 용량은 5kgf·cm입니다.
작은 힌지, 다이얼, 초소형 체결 토크처럼 손으로 느끼는 정도의 미세 부하 확인에 쓰기 좋습니다.
부하가 반복 충격을 받으면 정격용량과 허용 과부하 150% R.C.를 함께 확인해야 합니다.

QSC 설치 시 커플링을 꼭 써야 하나요?

A.샤프트 타입 센서라 축 정렬 오차를 줄이기 위해 커플링 사용을 권장합니다.

센서 축과 모터·부하축을 무리하게 직결하면 편하중이 생길 수 있습니다.
용량별 ØE, F, Y 치수에 따라 커플링 내경과 키 홈 조건이 달라집니다.
하단 치수표에서 5·10kgf·cm 모델은 ØE 8mm, 500·1000kgf·cm 모델은 ØE 20mm입니다.

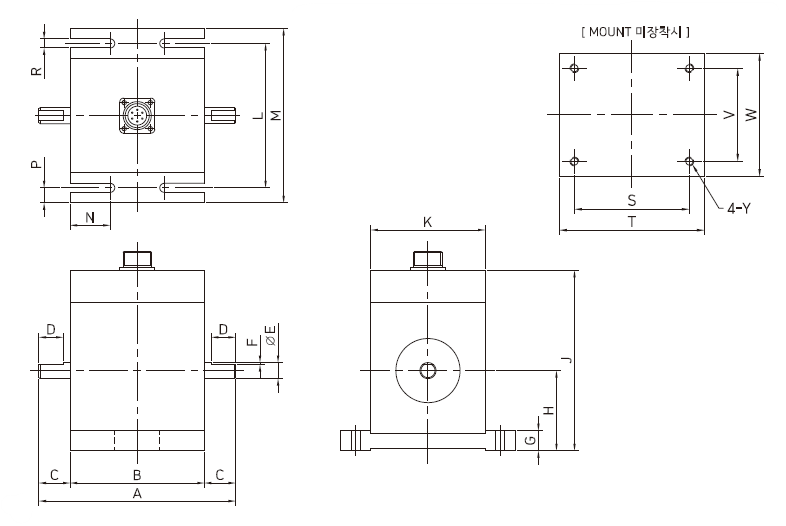

📐 도면 및 치수 (Drawing)

SC는 초소형 샤프트 타입이라 커플링 내경, 키 홈, 센서 전체 길이를 먼저 맞추는 것이 중요합니다. 용량대별 축 지름과 길이에 맞춰 장비 측 축 정렬과 간섭 공간을 잡아야 합니다.

정격용량	A	B	C	D	ØE	F	G	H	J	K	L	M	N	P	R	S	T	V	W	Y
5, 10 kgf·cm	98	67	15.5	12	8	1	10	40	90	57	72	87	20	7.5	53	67	4.5	43	57	M4 DP15
20, 50 kgf·cm	102	67	17.5	12	10	1	10	40	90	57	72	87	20	7.5	53	67	4.5	43	57	M4 DP15
100, 200 kgf·cm	120	76	22	15	18	5x5	10	40	90	57	72	87	25	7.5	62	76	4.5	43	57	M4 DP15
500, 1000 kgf·cm	146	76	35	25	20	6x6	10	40	93	67	82	97	25	7.5	62	76	5.5	53	67	M4 DP15
