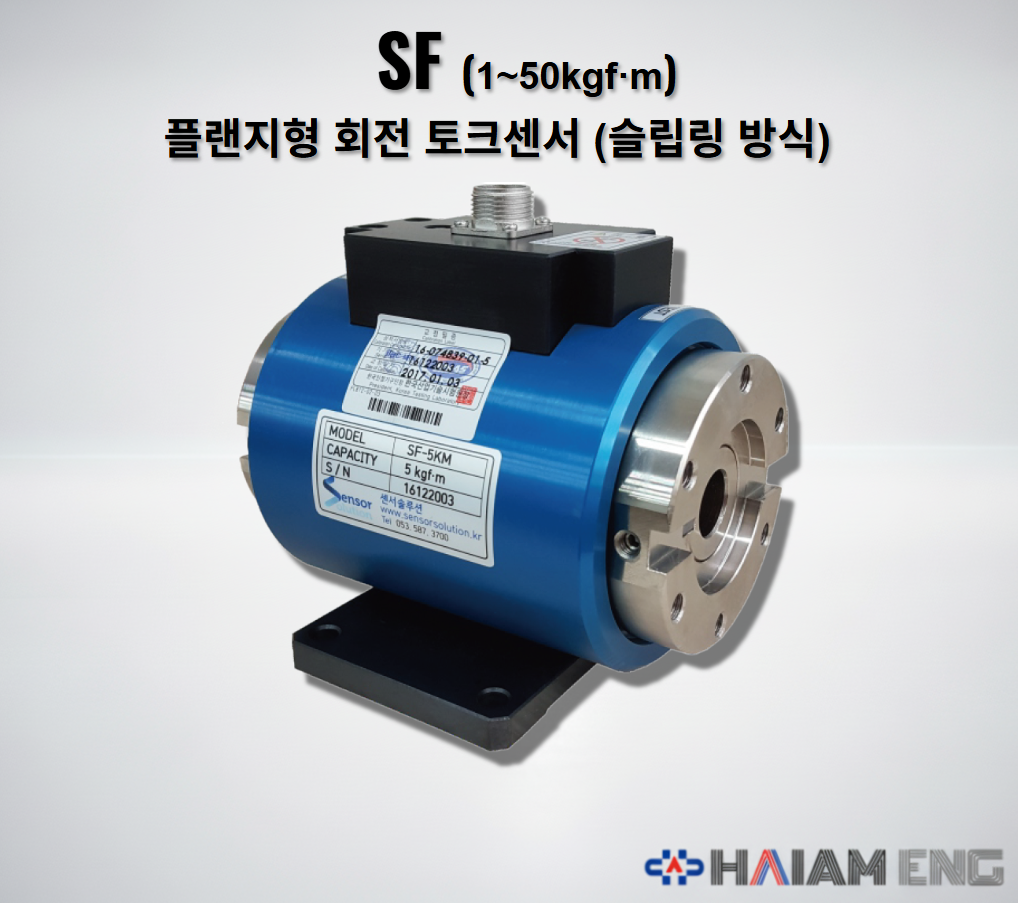

SF 플랜지형 회전 토크센서

1~50kgf·m, 플랜지 타입, 접촉식 Slip Ring 구조

정적·동적 토크 및 RPM 옵션, 자동차 부품·교반기·볼트 체결력 시험용

센서솔루션 SF는 1~50kgf·m 범위의 중형 회전 토크를 측정하는 플랜지 타입 접촉식 토크센서입니다. 회전하는 기기의 정적·동적 토크와 RPM 옵션 측정을 지원하며, 자동차 부품 생산라인, 교반기, 볼트 체결력 시험처럼 플랜지 체결이 편리한 중형 토크 시험 장비에 적합합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:SF-1KSF-2KSF-5KSF-10KSF-20KSF-30KSF-50K

📝 SF 핵심 요약

✅ 중형 플랜지 용량: 1~50kgf·m 범위의 회전 토크를 플랜지 체결 방식으로 측정합니다.
✅ 정적·동적 토크 대응: 회전하는 기기의 토크 측정에 쓰이며, RPM은 옵션 적용 여부를 주문 단계에서 함께 정합니다.
✅ 생산라인 시험 적용: 자동차 부품 생산라인, 교반기, 볼트 체결력 시험처럼 중형 회전 부하가 걸리는 장비에 적합한 라인업입니다.
✅ 0.25% R.O.급 오차 기준: 종합오차와 반복성이 각각 ≤ 0.25% R.O.로 표기되어 반복 측정 관리에 유리합니다.

🏭 추천 적용 분야 (Applications)

🔹자동차 부품 생산라인: 조향·구동 관련 회전 부품 시험에서 1~50kgf·m 범위의 중형 토크 변화를 측정합니다.
🔹교반기·회전 장비: 교반 축과 회전체의 부하 변화 확인에 플랜지 체결 구조를 활용할 수 있습니다.
🔹볼트 체결력 검사: 체결 장비의 회전 토크를 반복 비교해야 하는 공정에서 0.25% R.O.급 오차 기준으로 데이터를 관리합니다.

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 (Detail)
제품 형식	플랜지 타입 회전형 접촉식 토크센서
정격 용량 (Rated Capacity)	1, 2, 5, 10, 20, 30, 50 kgf·m
정격 출력 (Rated Output)	1.3 ± 0.3 mV/V
종합 오차 / 반복성	각각 ≤ 0.25% R.O.
크리프(30분)	≤ 0.25% R.O.
영점 밸런스	0 ± 0.05 mV/V
입력/출력 단자간 저항	각각 352Ω ± 1%
절연 저항	＞ 2000 MΩ
출력/영점 온도 영향	출력 ≤ 0.2% LOAD / 10℃, 영점 ≤ 0.2% R.O. / 10℃
인가 전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상 범위	-10 ~ 60℃
연결 케이블	φ5 Shield 5m

🏷️ 모델명 구성 (Ordering Info)

SF Series Ordering Code

⚠️ 모델별 상세 치수와 체결 조건은 하단 치수표를 참고해 주세요.

모델명 (Model)	용량 (Capacity)	특징 (Feature)
SF-1K / SF-2K	1, 2 kgf·m	중형 플랜지 라인업의 낮은 용량 구간
SF-5K / 10K / 20K	5, 10, 20 kgf·m	자동차 부품·교반기·체결력 시험의 일반 구간
SF-30K / SF-50K	30, 50 kgf·m	SF 라인업 내 큰 용량 구간

SF-1KSF-2KSF-5KSF-10KSF-20KSF-30KSF-50K

❓ 자주 묻는 질문 (FAQ)

QSF는 SCR보다 어떤 설치 조건에서 유리한가요?

A.구동축과 부하축을 플랜지 면으로 체결해야 하는 장비라면 SF가 유리합니다.

SF는 플랜지 타입 회전형 접촉식 토크센서입니다.
SCR은 샤프트 타입이며 kgf·cm 단위 소용량 측정에 적합합니다.
상대 플랜지의 PCD R, S 볼트 규격, ØQ 조건이 우선 검토 항목입니다.

QSF와 SAF의 가장 큰 차이는 용량 범위인가요?

A.네, SF는 1~50kgf·m 중형 구간이고 SAF는 1~300kgf·m 고용량 구간까지 포함합니다.

SF 정격용량은 1, 2, 5, 10, 20, 30, 50kgf·m입니다.
50kgf·m를 넘는 범위는 SAF 라인업과 치수 조건으로 검토합니다.
두 시리즈 모두 플랜지 타입이지만 치수와 체결 패턴이 다릅니다.

QSF에서 RPM 옵션을 쓸 때 무엇을 확인해야 하나요?

A.RPM까지 함께 측정하려면 옵션 적용 여부와 계측기 입력 조건을 주문 전에 맞춰야 합니다.

자료 특징에는 정적·동적 토크 및 RPM(옵션) 측정이 표기되어 있습니다.
토크 출력은 1.3 ± 0.3mV/V이고 인가전압은 5V 또는 10V DC입니다.
회전 속도, 설치 공간, 케이블 인출 조건을 장비 레이아웃과 함께 검토해야 합니다.

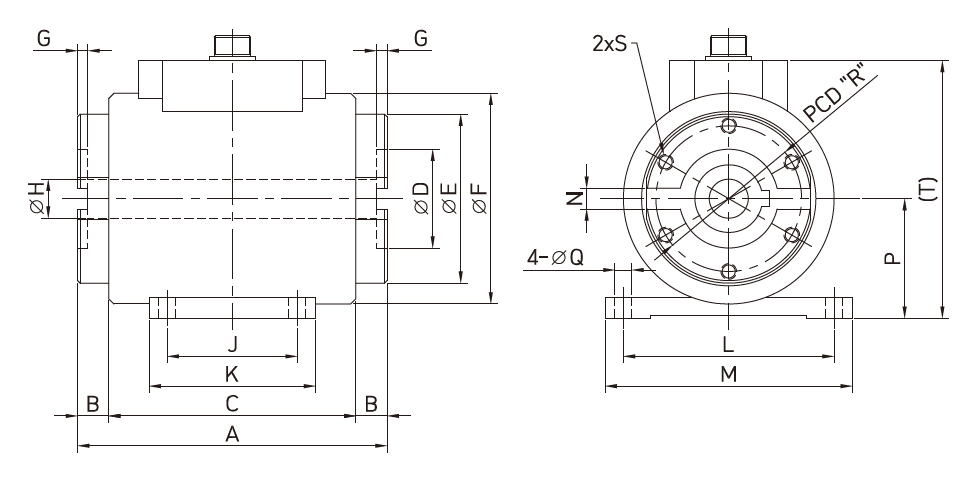

📐 도면 및 치수 (Drawing)

SF는 플랜지 타입이므로 상대 플랜지와 볼트 체결 조건이 설치 품질을 좌우합니다. 용량대별 A, ØD~ØF, PCD R, S, T 치수가 달라지므로 하단 치수표를 기준으로 축 정렬과 플랜지 간섭을 검토해 주세요.

정격용량	A	B	C	ØD	ØE	ØF	G	ØH	J	K	L	M	N	P	ØQ	PCD R	S	T
1, 2 kgf·m	119	12	95	38	65	81	4	-	50	64	81	95	8	46	6.5	56	6-M6 DP15	99
5, 10, 20 kgf·m	119	12	95	38	65	81	4	15	50	64	81	95	8	46	6.5	56	6-M6 DP15	99
30, 50 kgf·m	125	13	99	40	76	88	4	-	50	64	88	102	10	49.5	6.5	60	6-M6 DP15	105.5
