센서솔루션 SAF 고용량 플랜지형 회전 토크센서 슬립링 접촉식

센서솔루션(Sensor Solution)

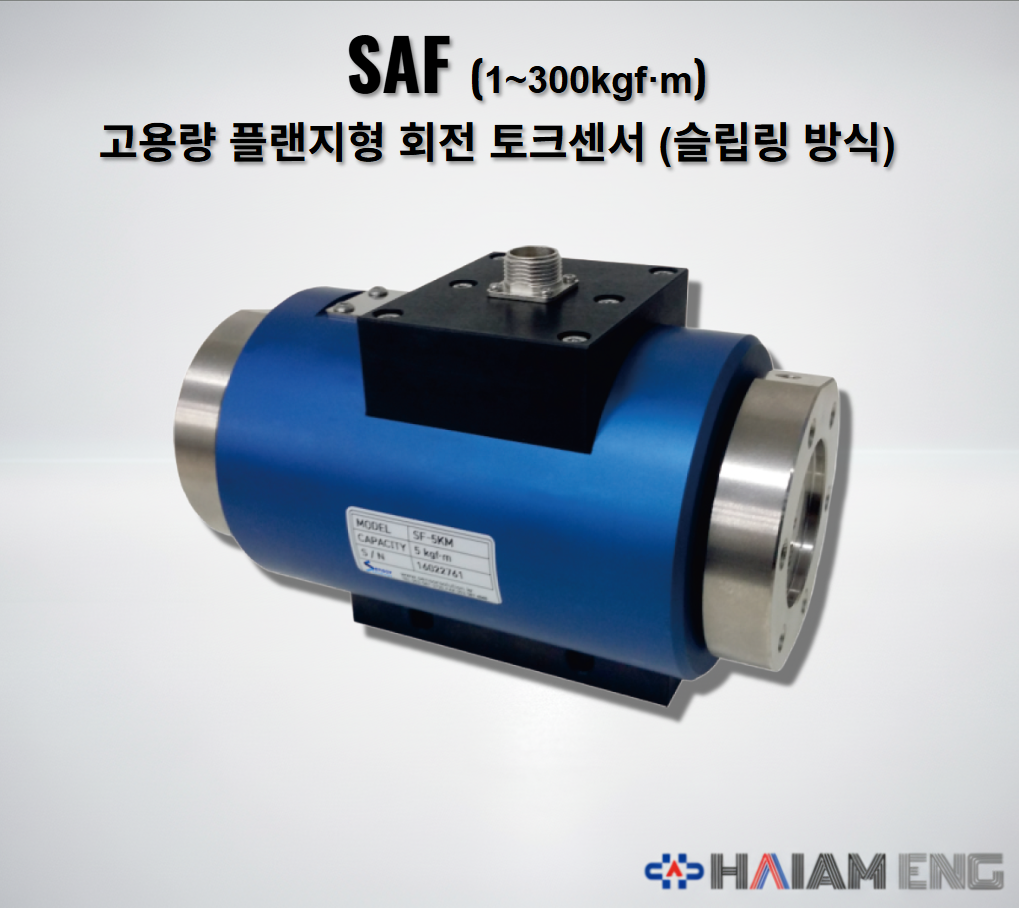

SAF 고용량 플랜지형 회전 토크센서

1~300kgf·m, 플랜지 타입, 접촉식 Slip Ring 구조

정적·동적 토크 및 RPM 옵션, 자동차 부품·교반기·볼트 체결력 시험용

센서솔루션 SAF는 1~300kgf·m 범위의 고용량 회전 토크를 측정하는 플랜지 타입 접촉식 토크센서입니다. 회전하는 기기의 정적·동적 토크와 RPM 옵션 측정을 지원하는 라인업으로, 자동차 부품 생산라인, 교반기, 볼트 체결력 시험처럼 플랜지 체결 강성과 큰 토크 범위가 필요한 장비에 적합합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:SAF-1KSAF-2KSAF-5KSAF-10KSAF-20KSAF-50KSAF-100KSAF-200KSAF-300K

📝 SAF 핵심 요약

✅ 고용량 플랜지 라인업: 1kgf·m부터 300kgf·m까지의 회전 토크를 플랜지 체결 방식으로 측정합니다.
✅ 정적·동적 토크 측정: 회전하는 기기의 정적 토크와 동적 토크 측정에 쓰이며 RPM은 옵션으로 검토합니다.
✅ 산업 장비 적용성: 자동차 부품 생산라인, 교반기, 볼트 체결력 시험처럼 큰 회전 부하가 걸리는 장비에 맞습니다.
✅ 체결 패턴별 치수 확인: 용량대별 ØP, PCD S, 볼트 규격이 달라 상대 플랜지 설계와 정합성을 맞춰야 합니다.

🏭 추천 적용 분야 (Applications)

🔹자동차 부품 생산라인: 구동계·회전 부품의 고용량 토크 시험에서 1~300kgf·m 라인업과 플랜지 체결 구조를 활용합니다.
🔹교반기 토크 모니터링: 교반 축의 점도 변화나 부하 변동을 회전 토크로 비교해야 하는 설비에 적합합니다.
🔹볼트 체결력 시험: 대형 체결 장비와 너트러너 검증에서 플랜지 방식으로 부하를 안정적으로 전달하며 토크를 측정합니다.

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 (Detail)
제품 형식	플랜지 타입 회전형 접촉식 토크센서
정격 용량 (Rated Capacity)	1, 2, 5, 10, 20, 50, 100, 200, 300 kgf·m
정격 출력 (Rated Output)	1.3 ± 0.3 mV/V
종합 오차 / 반복성	각각 ≤ 0.25% R.O.
크리프(30분)	≤ 0.25% R.O.
영점 밸런스	0 ± 0.05 mV/V
입력/출력 단자간 저항	각각 352Ω ± 1%
절연 저항	＞ 2000 MΩ
출력/영점 온도 영향	출력 ≤ 0.2% LOAD / 10℃, 영점 ≤ 0.2% R.O. / 10℃
인가 전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상 범위	-10 ~ 60℃
연결 케이블	φ5 Shield 5m

🏷️ 모델명 구성 (Ordering Info)

SAF Series Ordering Code

⚠️ 모델별 상세 치수와 체결 조건은 하단 치수표를 참고해 주세요.

모델명 (Model)	용량 (Capacity)	특징 (Feature)
SAF-1K / 2K / 5K	1, 2, 5 kgf·m	고용량 플랜지 라인업의 소형 구간
SAF-10K / 20K	10, 20 kgf·m	중간 고용량 회전 토크 시험
SAF-50K / 100K	50, 100 kgf·m	큰 회전 부하가 걸리는 플랜지 체결 장비
SAF-200K / 300K	200, 300 kgf·m	SAF 라인업 내 최대 용량 구간

SAF-1KSAF-2KSAF-5KSAF-10KSAF-20KSAF-50KSAF-100KSAF-200KSAF-300K

❓ 자주 묻는 질문 (FAQ)

QSAF는 SF와 비교해 어떤 경우에 선택하나요?

A.50kgf·m를 넘는 고용량 범위까지 필요하거나 더 큰 플랜지 체결 치수가 필요한 장비라면 SAF가 맞습니다.

SAF 정격용량은 1~300kgf·m입니다.
SF는 1~50kgf·m 범위라 중형 플랜지 구간에 적합합니다.
200·300kgf·m 모델은 PCD S 114, 6-M10(60°) 체결 조건으로 표기됩니다.

QSAF의 RPM 옵션은 어떤 의미인가요?

A.SAF는 기본적으로 회전 토크 측정용이며 RPM 측정은 옵션 적용 여부를 주문 단계에서 함께 정하는 항목입니다.

자료 특징에는 정적·동적 토크 및 RPM(옵션) 측정이 명시되어 있습니다.
토크 출력은 1.3 ± 0.3mV/V, 인가전압은 5V 또는 10V DC입니다.
RPM까지 필요하면 회전 속도, 계측기 입력, 설치 공간을 주문 전에 정리해야 합니다.

Q고용량 모델을 설치할 때 가장 먼저 볼 치수는 무엇인가요?

A.상대 플랜지와 체결되는 ØP, PCD S, T 볼트 규격이 우선 검토 항목입니다.

1·2·5kgf·m 모델은 ØP 84, PCD S 55, 6-M6(60°) 조건입니다.
50·100kgf·m 모델은 ØP 118, PCD S 82, 6-M8(60°) 조건입니다.
200·300kgf·m 모델은 ØP 131, PCD S 114, 6-M10(60°) 조건입니다.

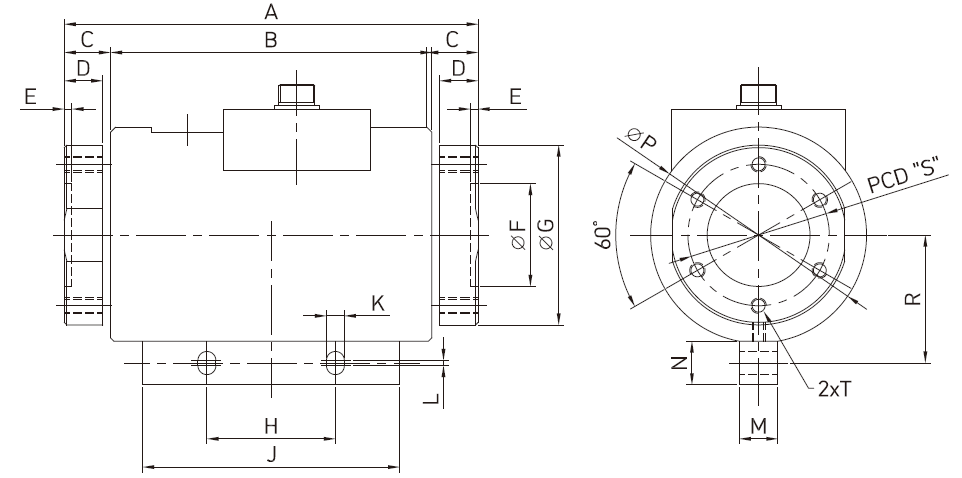

📐 도면 및 치수 (Drawing)

SAF는 플랜지-투-플랜지 체결 구조이므로 상대 플랜지의 PCD, 볼트 규격, 중심 높이와 간섭 공간을 함께 검토해야 합니다. 고용량일수록 외경과 체결 볼트 조건이 달라지므로 하단 치수표를 장비 측 플랜지 설계 기준으로 참고해 주세요.

정격용량	A	B	C	D	E	ØF	ØG	H	J	K	L	M	N	ØP	R	PCD S	T
1, 2, 5 kgf·m	161	125	18	15	3	40	70	50	100	7	2	15	17	84	49.8	55	6-M6(60°)
10, 20 kgf·m	178	130	24	19	3	50	85	50	100	7	2	15	17	100	57.9	66	6-M6(60°)
50, 100 kgf·m	222	158	32	27	5	65	99	60	128	9	2	17	20	118	68.4	82	6-M8(60°)
200, 300 kgf·m	220	152	34	30	5	90	138	60	128	9	2	17	20	131	74.95	114	6-M10(60°)
