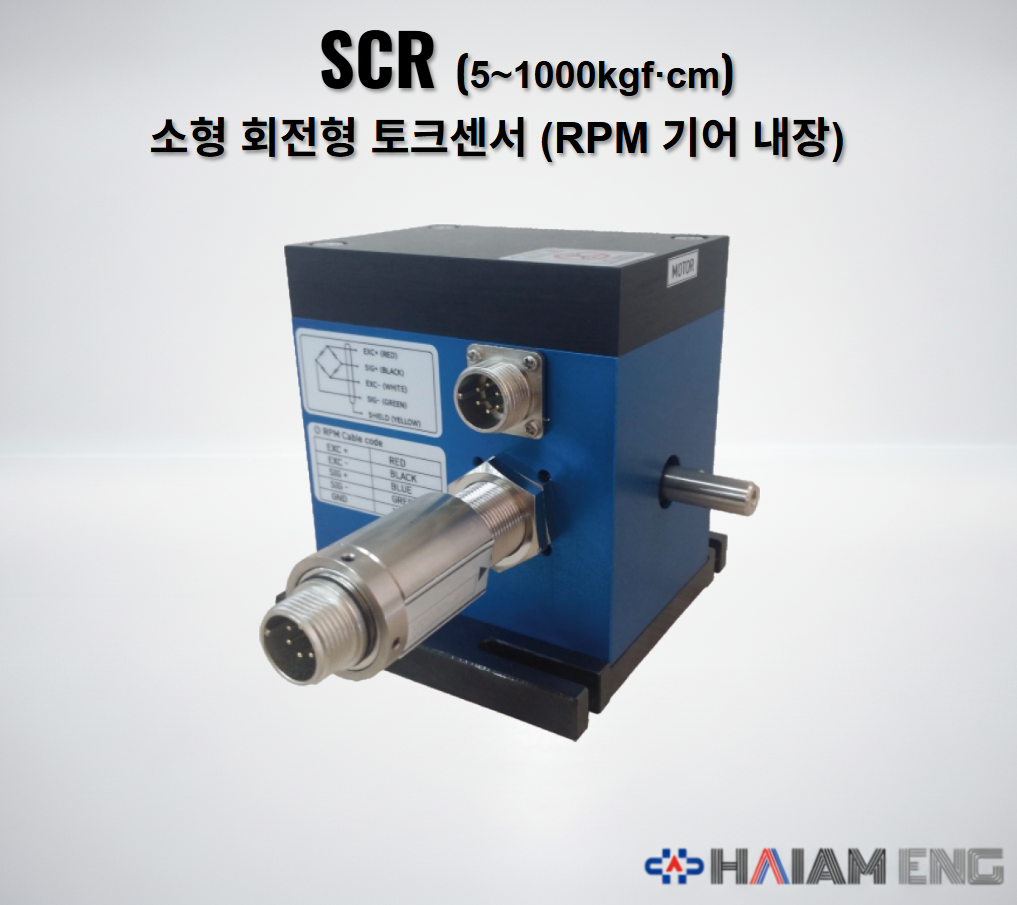

센서솔루션 SCR 소형 회전형 토크센서 RPM 측정 기어 내장

센서솔루션(Sensor Solution)

SCR 소형 샤프트 회전형 토크센서

5~1000kgf·cm, 샤프트 타입, 접촉식 Slip Ring 구조

정적·동적 토크 측정, RPM 측정 기어 내장, 모터 부하·힌지 시험용

센서솔루션 SCR은 5~1000kgf·cm 범위의 소용량 회전 토크를 측정하는 샤프트 타입 접촉식 토크센서입니다. 회전하는 기기의 정적·동적 토크와 RPM 측정을 고려한 구조라 소형 모터 부하 테스트, 볼트 체결력, 스프링·힌지 토크 시험처럼 미세 토크 변화가 중요한 장비에 적합합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:SCR-5KCSCR-10KCSCR-20KCSCR-50KCSCR-100KCSCR-200KCSCR-500KCSCR-1000KC

📝 SCR 핵심 요약

✅ 소용량 회전 토크 전용: 5kgf·cm부터 1000kgf·cm까지의 작은 회전 토크를 샤프트 체결 방식으로 측정합니다.
✅ 정적·동적 토크와 RPM 대응: 회전하는 기기의 토크 측정에 쓰이며, RPM 측정용 기어 내장 구조로 회전 속도 계측 구성을 함께 설계할 수 있습니다.
✅ 컴팩트한 시험 장비 구성: 소형 모터, 볼트 체결, 스프링, 힌지처럼 설치 공간과 미세 토크가 중요한 시험에 맞습니다.
✅ 0.25% R.O.급 오차 기준: 종합오차와 반복성이 각각 ≤ 0.25% R.O.로 표기되어 반복 시험 데이터 관리에 유리합니다.

🏭 추천 적용 분야 (Applications)

🔹소형 모터 부하 테스트: 정적·동적 토크와 RPM을 함께 다루는 모터 시험에서 5~1000kgf·cm 범위의 미세 부하 변화를 측정합니다.
🔹볼트 체결력 검사: 전동 드라이버나 체결 장비의 회전 저항을 샤프트 타입 센서로 받아 체결 조건 변화를 비교할 수 있습니다.
🔹스프링·힌지 토크 시험: 컴팩트한 디자인과 소용량 라인업으로 힌지, 스프링, 소형 기구물의 반복 회전 토크 측정에 적용하기 좋습니다.

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 (Detail)
제품 형식	샤프트 타입 회전형 소형 접촉식 토크센서
정격 용량 (Rated Capacity)	5, 10, 20, 50, 100, 200, 500, 1000 kgf·cm
정격 출력 (Rated Output)	1.3 ± 0.3 mV/V
종합 오차 / 반복성	각각 ≤ 0.25% R.O.
크리프(30분)	≤ 0.25% R.O.
영점 밸런스	0 ± 0.05 mV/V
입력/출력 단자간 저항	각각 352Ω ± 1%
절연 저항	＞ 2000 MΩ
출력/영점 온도 영향	출력 ≤ 0.2% LOAD / 10℃, 영점 ≤ 0.2% R.O. / 10℃
인가 전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상 범위	-10 ~ 60℃
연결 케이블	φ5 Shield 5m

🏷️ 모델명 구성 (Ordering Info)

SCR Series Ordering Code

⚠️ 모델별 상세 치수와 체결 조건은 하단 치수표를 참고해 주세요.

모델명 (Model)	용량 (Capacity)	특징 (Feature)
SCR-5KC / SCR-10KC	5, 10 kgf·cm	미세 토크용 소형 샤프트 타입
SCR-20KC / SCR-50KC	20, 50 kgf·cm	소형 모터·힌지 시험용 중간 용량
SCR-100KC / SCR-200KC	100, 200 kgf·cm	반복 회전 부하 시험용
SCR-500KC / SCR-1000KC	500, 1000 kgf·cm	소용량 라인업 내 상대적으로 큰 회전 부하용

SCR-5KCSCR-10KCSCR-20KCSCR-50KCSCR-100KCSCR-200KCSCR-500KCSCR-1000KC

❓ 자주 묻는 질문 (FAQ)

QSCR은 어떤 현장에서 SAF·SF보다 먼저 검토하나요?

A.소형 샤프트 체결과 kgf·cm 단위 미세 토크 측정이 필요한 장비라면 SCR을 먼저 검토합니다.

SCR 정격용량은 5~1000kgf·cm입니다.
자료 기준으로 소형 접촉식 구조, 컴팩트 디자인, 미세 토크 측정 용도가 제시되어 있습니다.
kgf·m급 플랜지 체결이 필요한 장비라면 SF 또는 SAF 범위를 함께 봐야 합니다.

QRPM 측정은 SCR 본체만으로 바로 끝나나요?

A.SCR은 RPM 측정용 기어가 내장된 구조이며 실제 신호 구성은 RPM 센서와 계측기 입력 조건을 함께 맞춰야 합니다.

자료에는 회전하는 기기의 정적·동적 토크측정 및 RPM 측정이 특징으로 표기되어 있습니다.
토크 출력은 1.3 ± 0.3mV/V이고 인가전압은 5V 또는 10V DC입니다.
RPM 채널까지 쓰려면 설치 공간, RPM 센서 구성, 계측기 입력 조건을 함께 맞춰야 합니다.

Q5KC와 1000KC 모델은 치수 차이가 큰가요?

A.네, 용량대에 따라 축 지름과 전체 길이 치수가 달라집니다.

5·10kgf·cm 모델은 A 119mm, ØE 8mm로 표기됩니다.
500·1000kgf·cm 모델은 A 161mm, ØE 20mm, F 6x6으로 표기됩니다.
커플링과 축 정렬 조건은 하단 치수표의 A, ØE, F, Y 항목을 함께 봐야 합니다.

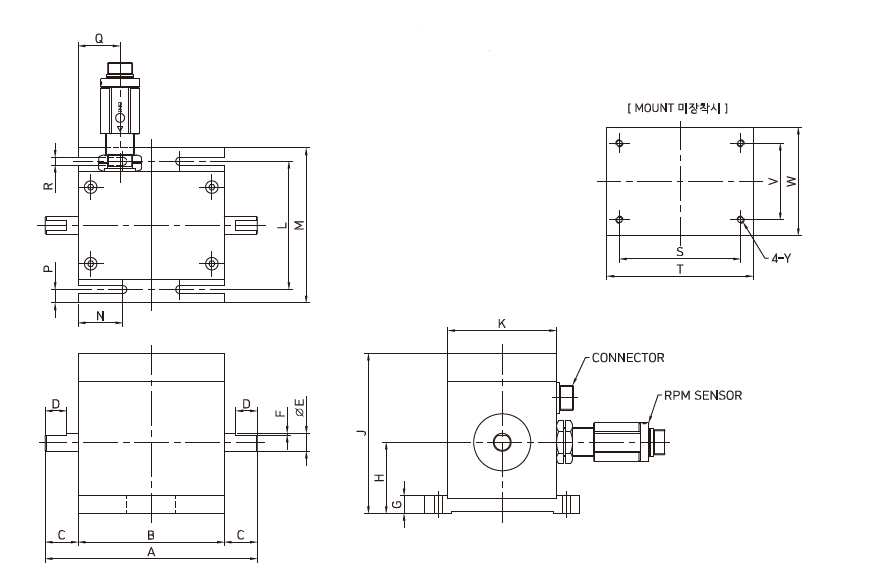

📐 도면 및 치수 (Drawing)

SCR은 샤프트 타입이라 커플링 체결 조건이 중요합니다. 용량대별로 전체 길이, 축 지름, 키 홈과 나사 조건이 달라지므로 설치 전 하단 치수표와 이미지를 참고해 주세요.

정격용량	A	B	C	D	ØE	F	G	H	J	K	L	M	N	P	Q	R	S	T	V	W	Y
5, 10 kgf·cm	119	82	18.5	12	8	1	10	40	90	57	72	87	25	7.5	23.5	4.5	68	82	43	57	M4 DP15
20, 50 kgf·cm	119	82	18.5	12	10	1	10	40	90	61	72	87	25	7.5	23.5	4.5	68	82	43	61	M4 DP15
100, 200 kgf·cm	135	91	22	15	18	5x5	10	40	90	61	72	87	25	7.5	22	4.5	77	91	43	61	M4 DP15
500, 1000 kgf·cm	161	91	35	25	20	6x6	10	40	93	70	82	97	30	7.5	24	5.5	77	91	53	70	M4 DP15
