A. 기존에는 토크(아날로그) 신호와 회전수(펄스) 신호를 별도로 입력받아 PLC나 PC에서 연산 로직을 프로그래밍해야 했습니다. HDTS는 센서 내부 MCU가 실시간으로 이를 계산하여 RS485 통신이나 화면을 통해 바로 출력하므로, 시스템 구축 비용 절감과 프로그래밍 시간이 획기적으로 단축됩니다.
Q기존 접촉식(슬립링) 토크센서 대비 브러시가 없는 비접촉식은 무엇이 좋은가요?
A. 물리적인 마찰이 없기 때문에 마모로 인한 부품(브러시) 교체가 전혀 필요 없어 유지보수 비용이 절감됩니다. 또한 마찰 저항이 없어 최대 8,000 RPM의 고속 회전 테스트 환경에서도 안정적이고 정밀한 데이터 획득이 가능합니다.
Q기존 시스템 연동을 위해 아날로그 출력과 RS485 디지털 출력을 동시에 사용할 수 있나요?
A. 네, 가능합니다. HDTS는 올인원 타입으로 설계되어 4-20mA 또는 0-10V의 아날로그 신호를 인버터 등에 제어용으로 보내면서, 동시에 RS485(Modbus RTU) 통신으로 토크, RPM, 파워 데이터를 PC나 상위 모니터링 시스템으로 전송할 수 있습니다.

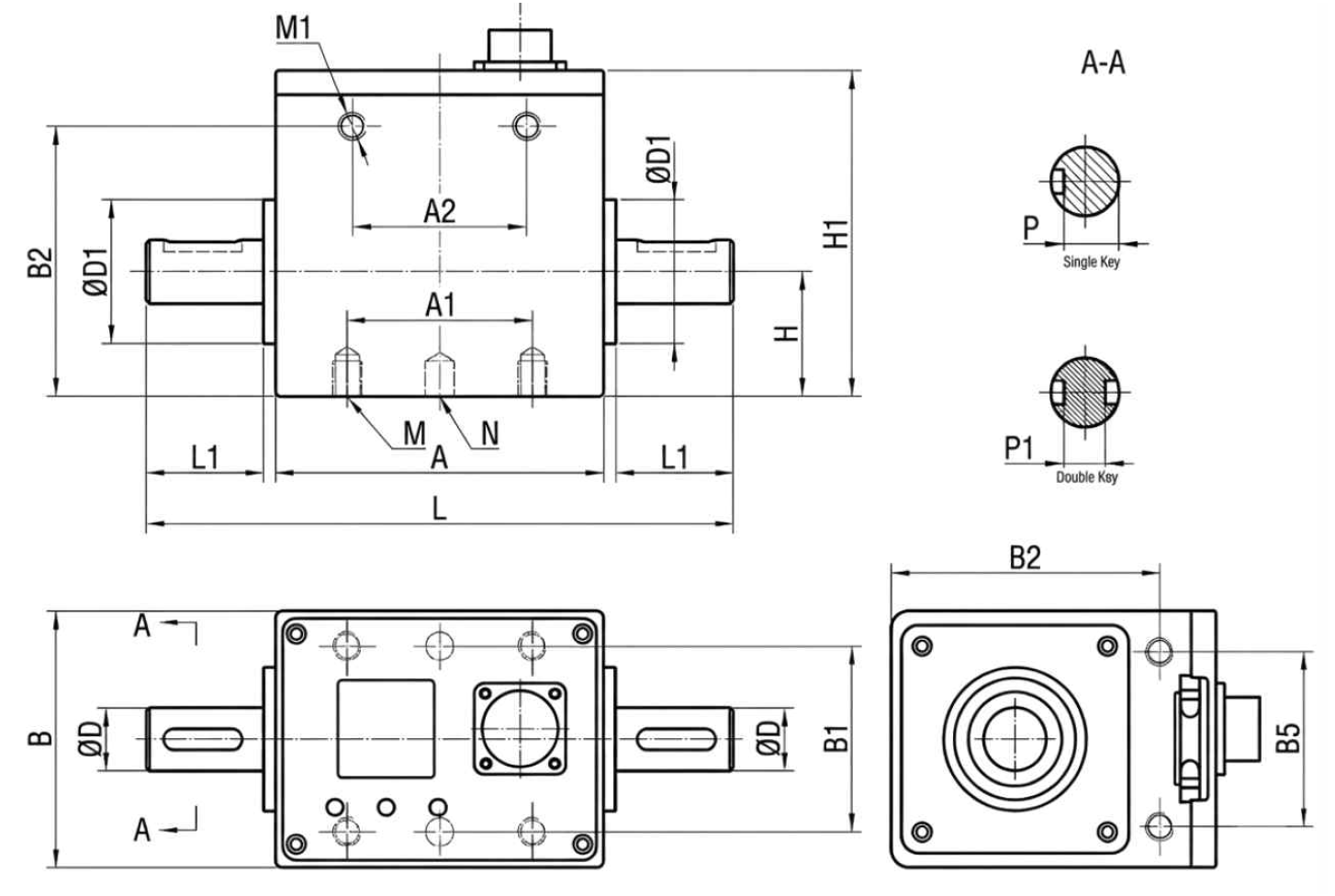

📐 도면 (Drawing)
1. 기본 치수 (Basic Dimensions) (mm)
용량 (N·m)
샤프트(Ø) dh7
A
B
L
L1
H
H1
RPM
0.1~5
Ø10
70
51
108
18
25.5
68
8,000
10, 20, 30, 50, 100
Ø18
94
73
168
33.6
35.5
93
8,000
200, 300
Ø28
94
73
208
53.5
35.5
93
7,000
500, 600, 800
Ø38
100
90
238
65.5
44
107.5
6,000
1000, 2000, 3000, 5000
Ø60
100
120
258
75.5
60
138.5
4,000
10000, 20000
Ø98
145
160
356
100.5
80
191.6
3,000
2. 설치 상세 치수 (Detailed Installation Dimensions) (mm)
용량 (N·m)
A1
A2
B1
B2
D1
Key (W*L)
M
M1
N
0.1~5
58
-
43
-
Ø12
단일 (3*15)
4*M3 (DP 6)
-
-
10, 20, 30, 50, 100
53
50
53
77
Ø41
단일 (6*22)
4*M8 (DP 10)
8*M8 (DP 6)
2*Ø8H7 (DP 10)
200, 300
53
50
53
77
Ø51
단일 (8*28)
4*M8 (DP 10)
8*M8 (DP 6)
2*Ø8H7 (DP 10)
500, 600, 800
60
60
60
91
Ø61
이중 (10*45)
4*M8 (DP 12)
8*M8 (DP 12)
2*Ø8H7 (DP 10)
1000, 2000, 3000, 5000
60
70
75
122.5
Ø93
이중 (18*60)
4*M10 (DP 15)
8*M8 (DP 15)
2*Ø10H7 (DP 15)
10000, 20000
80
80
120
157
Ø129
이중 (28*90)
4*M12 (DP 25)
4*M12 (DP 25)
별도 문의
ℹ️ 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 시스템 연동에 관한 자세한 내용은 문의 바랍니다.

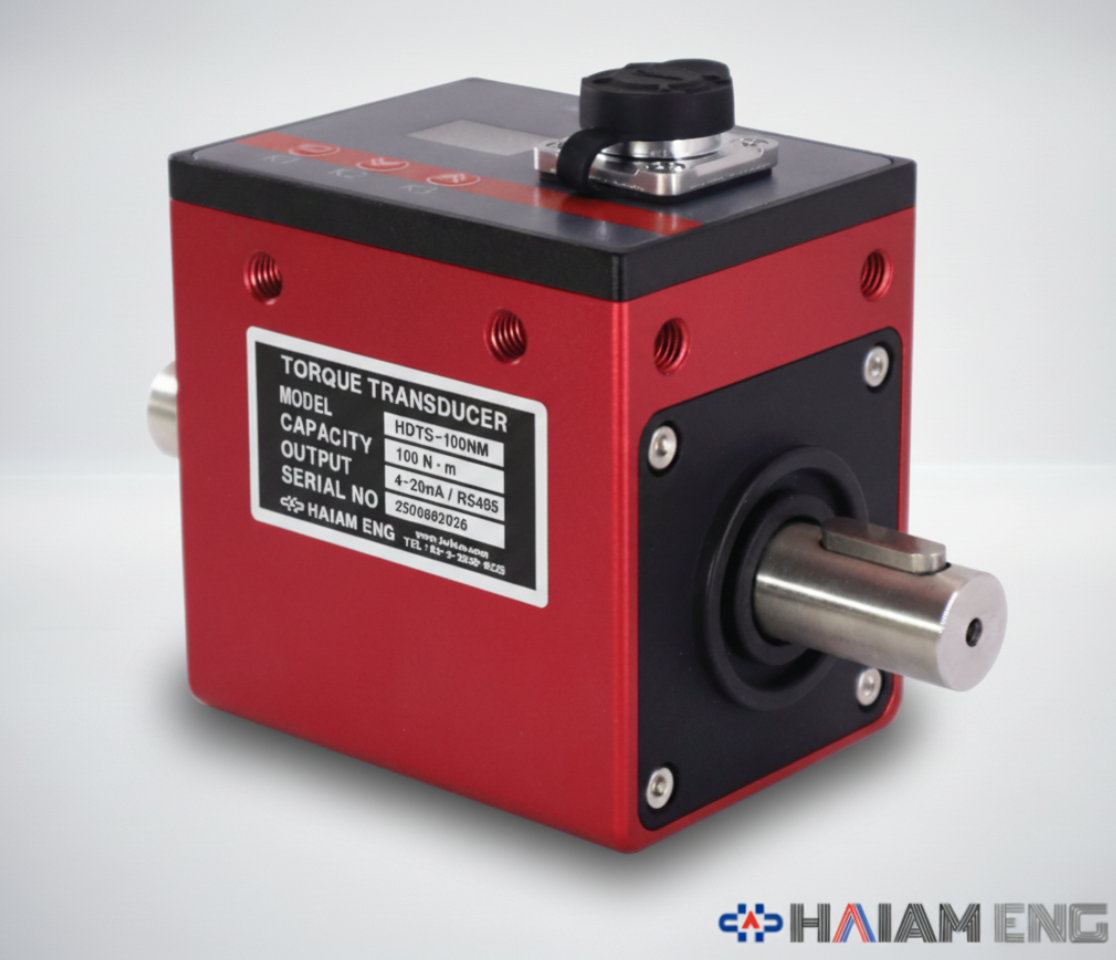

HDTS 비접촉식 회전형 토크센서
토크, RPM, 파워(kW) 동시 측정 및 아날로그·디지털(RS485) 동시 출력
모터/엔진 성능 및 효율 테스트용, 0.1N·m~20,000N·m · IP66
HDTS는 내장 OLED 디스플레이와 자동 연산 MCU가 적용된 올인원 비접촉식 회전형 토크센서로, 모터나 엔진의 성능 테스트 환경에서 복잡한 PLC 프로그래밍 없이 파워(kW) 값을 실시간으로 자동 계산하여 출력하는 혁신적인 이점을 제공합니다.
📋 실시간 견적/기술 문의하기 (Click)📝 HDTS 핵심 요약
🏭 추천 적용 분야 (Applications)
💡 마케터 인사이트: HDTS의 '파워(kW) 연산' 기능이 혁신적인 이유
"파워(kW) 값은 이 모터(엔진)가 실제로 하고 있는 '일의 양'을 보여주는 최종 결과표"입니다.
단순히 힘(토크)과 속도(RPM)만 아는 것을 넘어, 왜 파워(kW) 값이 중요한지 고객의 관점에서 쉽게 설명해 드립니다.
1. 토크, RPM, 파워의 차이점 (자동차 비유)
차가 언덕을 오르기 위해 바퀴를 "얼마나 세게 비트는가?"를 나타냅니다. 이 '힘'만 세다고 해서 일을 잘하는 건 아닙니다. (예: 브레이크를 밟은 상태로 엑셀을 밟아 힘만 가해질 때, 일(Power)은 0입니다.)
엔진(바퀴)이 "1분에 몇 바퀴나 도는가?"를 나타냅니다. 기어를 중립에 놓고 공회전만 한다면, 역시 실제 해낸 일(Power)은 0입니다.
"그 '힘(토크)'으로, '그 속도(RPM)'를 유지하며, 실제로 얼마나 많은 일을 해냈는가?"를 의미합니다.
이것이 바로 모터나 엔진의 성능을 나타내는 최종 스펙입니다.
2. '파워 값 직접 출력'이 고객에게 주는 3가지 압도적 가치
① 고객의 복잡한 프로그래밍 및 계산 작업을 없앱니다 (All-in-One)

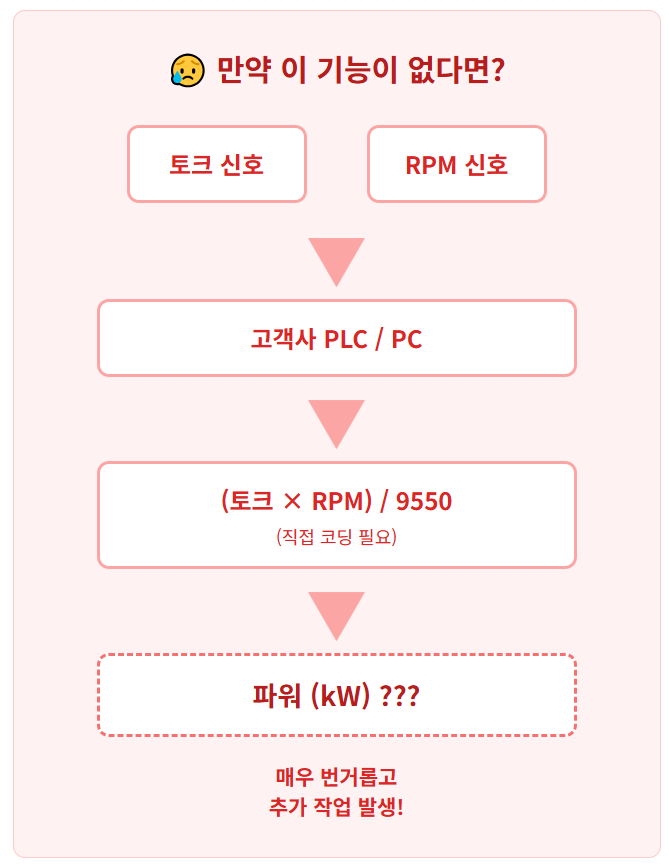

❌ 타사 센서 사용 시 (불편함)
고객은 PLC에서 아날로그 신호와 펄스 신호를 각각 수신한 뒤, 복잡한 수식을 직접 프로그래밍해야 합니다.

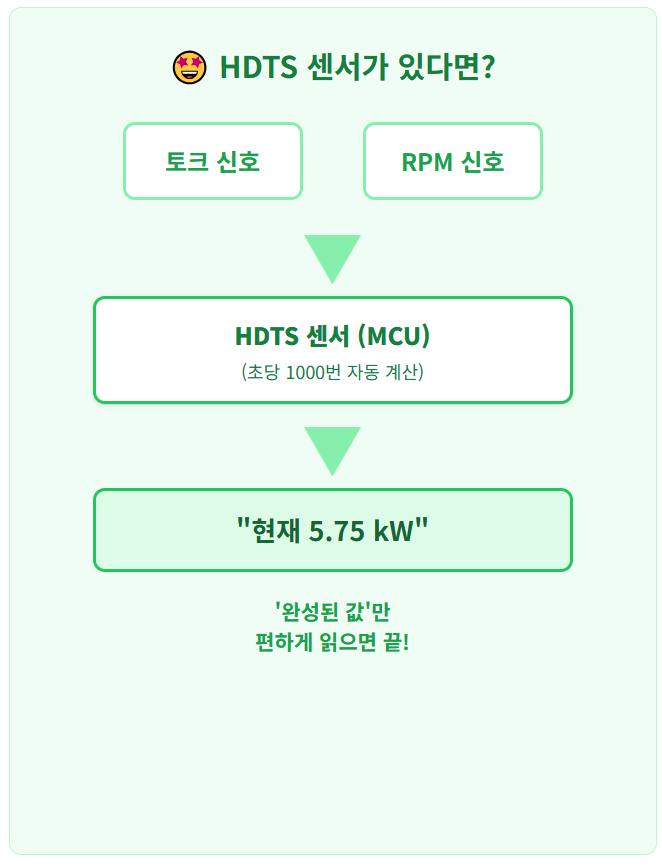

✅ HDTS 센서 도입 시 (혁신)
센서 내부 MCU가 초당 1000번 공식을 자동 계산하여, OLED 화면이나 RS485 통신으로 '완성된 파워 값'만 편하게 전송합니다.

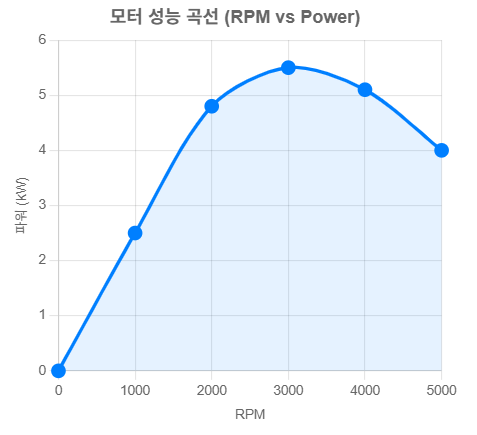

② 모터/엔진의 '성능 곡선'을 즉시 시각화합니다.
고객이 RPM을 순차적으로 올리며 테스트할 때, HDTS는 각 구간별 파워(kW)를 즉시 출력하여 "특정 RPM에서 발생하는 최대 출력"을 즉각적으로 파악할 수 있게 해줍니다.

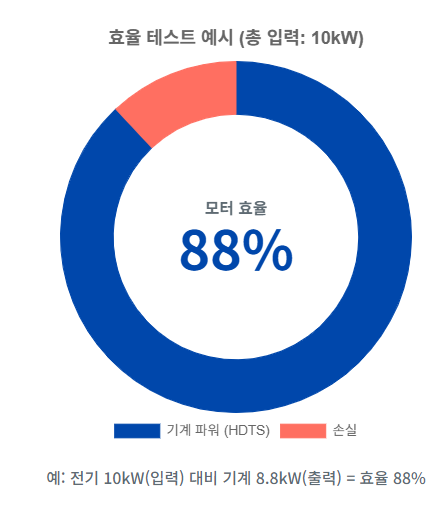

③ '효율성(Efficiency)' 테스트를 위한 핵심 데이터를 즉각 제공합니다.
⚙️ 상세 사양 (Specifications)
🏷️ 모델명 구성 (Ordering Info)
HDTS 시리즈
⚠️ 모델별 허용 RPM 등 상세 제원은 도면 표를 참고하세요.
❓ 자주 묻는 질문 (FAQ)
📐 도면 (Drawing)
1. 기본 치수 (Basic Dimensions) (mm)
2. 설치 상세 치수 (Detailed Installation Dimensions) (mm)
- ℹ️ 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 시스템 연동에 관한 자세한 내용은 문의 바랍니다.
- ℹ️ 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
