비회전형 토크센서

씨티에이플러스(CTAplus)TSS 샤프트 타입 비회전형 토크센서 - 10~10000 kgf·cm 파단시험

센서 - 비회전형 토크센서

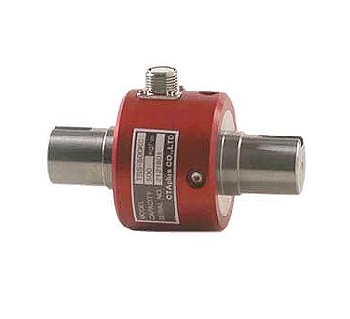

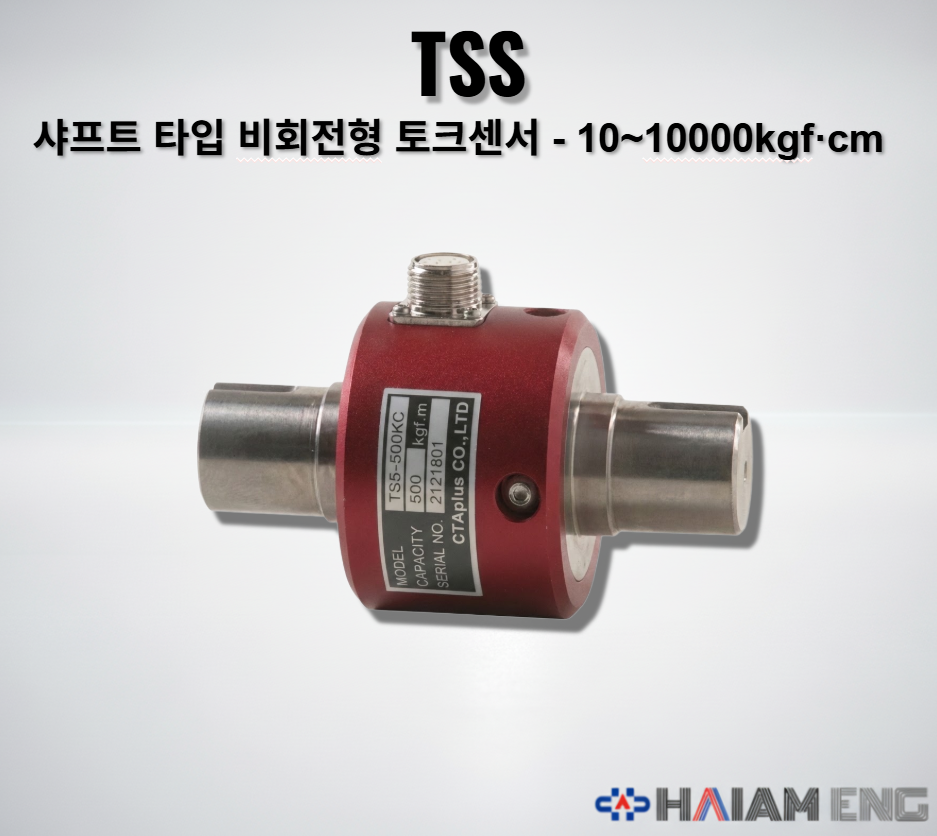

씨티에이플러스 TSS 샤프트 타입 비회전형 토크센서

씨티에이플러스(CTAplus)

TSS 샤프트 타입 비회전형 토크센서

10~10000 kgf·cm, 정격출력 1.5 ± 0.4 mV/V

0~90도 제한 구동, 파단 시험·감속기·액츄에이터 측정

CTAplus TSS는 연속 회전 장비가 아니라 고정 상태 또는 0~90도 제한 작동에서 발생하는 반력 토크를 계측하는 샤프트 타입 비회전형 토크센서입니다. 10~10000 kgf·cm 용량 라인업과 컴팩트한 바디로 파단 시험기, 감속기, 소형 액츄에이터 지그에 적용하기 좋습니다.

실시간 견적/기술 문의하기
📌 상세 모델명:TSS-10KCTSS-20KCTSS-50KCTSS-100KCTSS-200KCTSS-500KCTSS-1000KCTSS-2000KCTSS-5000KCTSS-10000KC

📝 TSS 핵심 요약

  • ✅ 샤프트 타입 반력 계측: 센서 양단이 고정되거나 제한 각도로 움직이는 장치의 비틀림 반력을 측정합니다.
  • ✅ 10단계 용량 라인업: 10 kgf·cm 미세 토크부터 10000 kgf·cm까지 표준 용량 구간을 세분화합니다.
  • ✅ 컴팩트한 설치 치수: 10~100 kgf·cm 모델은 A 86 mm급으로 작은 지그의 설치 부담을 줄입니다.
  • ✅ 표준 전기 사양: 정격출력 1.5 ± 0.4 mV/V, 350 Ω 입출력 저항, Ø5 shield 3 m 케이블 사양입니다.



🏭 추천 적용 분야 (Applications)

  • 🔹제품 한계·파단 시험기: 금속·플라스틱 부품이나 결합부가 비틀림 하중을 받을 때 최대 반력 토크를 계측하는 지그에 적합합니다.
  • 🔹감속기·정밀 액츄에이터 테스트: 연속 회전이 아닌 제한 각도 구동부에서 초기 기동 토크와 부하 변화를 비교하는 시험에 사용할 수 있습니다.
  • 🔹핸들·레버 조작력 측정: 자동차 핸들, 기계식 레버, 밸브 조작부처럼 사용자가 일정 각도 안에서 움직이는 장치의 반력 토크 계측 용도에 적합합니다.



⚙️ 상세 사양 (Specifications)

항목 (Item)상세 (Detail)
제품 형식샤프트 타입 비회전형 토크센서 (Reaction Torque Transducer)
제조사CTAplus
정격 용량10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000 kgf·cm
정격 출력1.5 ± 0.4 mV/V
비직선성≤ 0.3% R.O.
히스테리시스≤ 0.3% R.O.
반복성≤ 0.3% R.O.
입력 저항350 Ω ± 1%
출력 저항350 Ω ± 1%
절연 저항> 1000 MΩ @ 30V DC
온도 보상 범위-10 ~ +60 °C
권장 인가 전압5V, 10V DC
허용 과부하150% R.C.
케이블Ø5 shield 3 m



🏷️ 모델명 구성 (Ordering Info)

TSS Series

⚠️ 용량대별 외형 치수 A~G가 달라지므로 설치 공간과 커플링 조건을 치수표 기준으로 대조합니다.

모델명용량 (Capacity)특징 (Feature)
TSS-10KC / 20KC / 50KC10~50 kgf·cm미세 토크용 샤프트 타입, A 86 mm급 컴팩트 바디
TSS-100KC100 kgf·cm동일 A 치수에서 ØD와 F 체결부가 달라지는 용량
TSS-200KC / 500KC200~500 kgf·cm중간 용량, ØD 48 mm 및 8x7 F 치수
TSS-1000KC / 2000KC1000~2000 kgf·cmA 110 mm급, 10x8 F 치수
TSS-5000KC / 10000KC5000~10000 kgf·cmA 145 mm급 고용량, ØD 84 mm 바디
TSS-10KCTSS-20KCTSS-50KCTSS-100KCTSS-200KCTSS-500KCTSS-1000KCTSS-2000KCTSS-5000KCTSS-10000KC
선정 축관련 사양확인 포인트
용량 범위10~10000 kgf·cm시험 토크와 안전 여유
작동 방식고정 또는 0~90도 제한 구동연속 회전 장비에는 회전형 센서 검토
설치 치수A, B, C, ØD, E, F, G커플링·지그 간섭
전기 연결Ø5 shield 3 m계측기 입력 사양과 케이블 배선



❓ 자주 묻는 질문 (FAQ)

QTSS는 회전형 토크센서 대신 언제 선택하나요?
A.연속 회전이 아니라 고정 또는 제한 각도에서 반력 토크를 계측하는 장비라면 TSS가 적합합니다.
  • 센서 양단이 지그에 고정되거나 0~90도 범위 안에서만 움직이는 장치에 적용합니다.
  • 모터축이 계속 회전하는 구조라면 회전형 토크센서가 더 적합할 수 있습니다.
  • 파단 시험, 감속기 부하 시험, 핸들·레버 조작력 측정처럼 반력 토크가 핵심인 장비에 적합합니다.
Q10~100 kgf·cm 저용량 모델은 설치 공간이 얼마나 필요한가요?
A.저용량군은 A 86 mm급 치수를 기준으로 지그 공간을 잡으면 됩니다.
  • 10, 20, 50 kgf·cm 모델은 A 86, B 40, C 23, ØD 36으로 표기됩니다.
  • 100 kgf·cm도 A 86, B 40, C 23이지만 ØD와 F, G 치수가 달라집니다.
  • 커플링과 상대축 치수는 용량별 F/G 값을 기준으로 맞춰야 합니다.
Q고용량 파단 시험에서는 어떤 조건을 먼저 봐야 하나요?
A.용량뿐 아니라 바디 지름과 체결부 치수를 장비 조건에 맞춥니다.
  • 5000, 10000 kgf·cm 모델은 A 145, ØD 84, F 16x10, G 58로 커집니다.
  • 허용 과부하는 150% R.C.로 표기되어 있어 시험 피크 토크와 안전 여유를 함께 봐야 합니다.
  • 계측기는 정격출력 1.5 ± 0.4 mV/V와 350 Ω 입출력 저항 조건에 맞춰 선정합니다.



📐 도면 및 치수 (Drawing)

TSS는 용량대별로 전체 길이 A와 바디 지름, 체결부 치수가 달라집니다. 작은 용량은 설치 공간을 줄이기 쉽고, 고용량으로 갈수록 ØD와 F 치수가 커지므로 지그·커플링 간섭을 장비 조건에 맞춥니다.

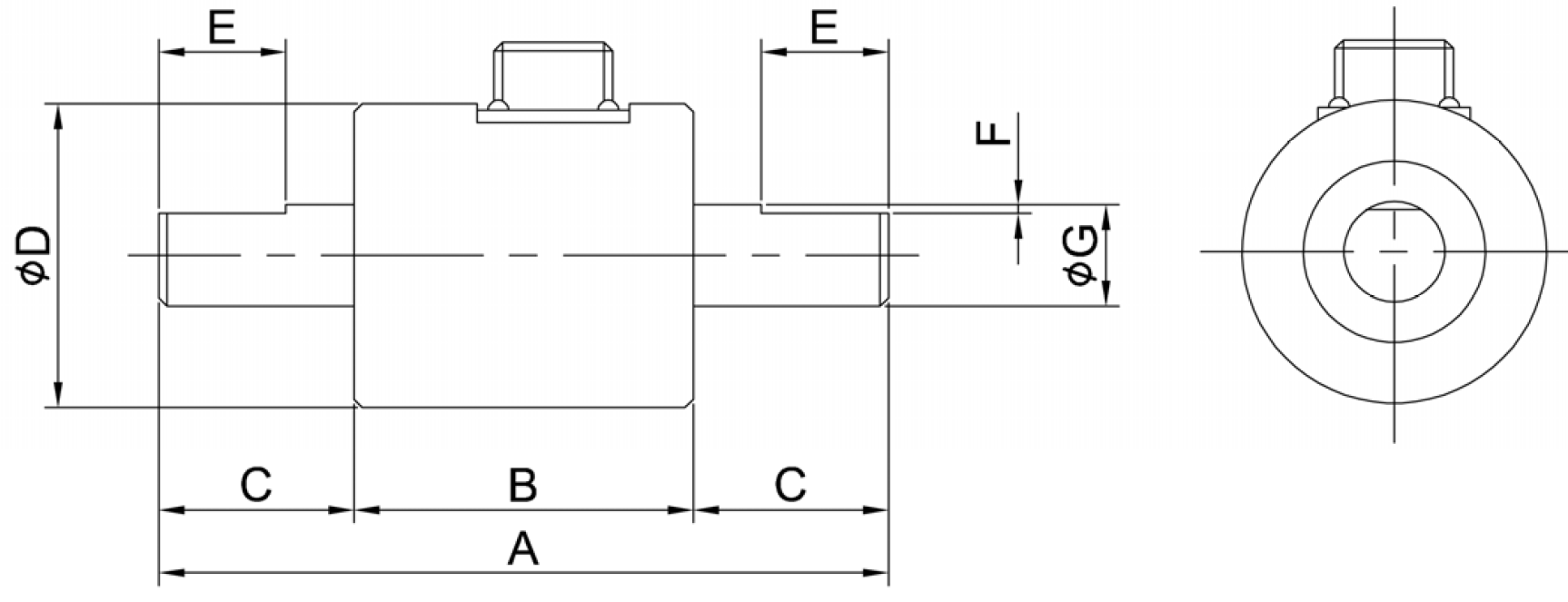

TSS 샤프트 타입 비회전형 토크센서 도면

Rated CapacityABCD(Φ)EFG(Φ)
10, 20, 50 kgf·cm8640233615112
100 kgf·cm86402338156x618
200, 500 kgf·cm89432348158x724
1000, 2000 kgf·cm1104632582210x832
5000, 10000 kgf·cm1455545843016x1058



  • ℹ️ 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
  • ℹ️ 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
