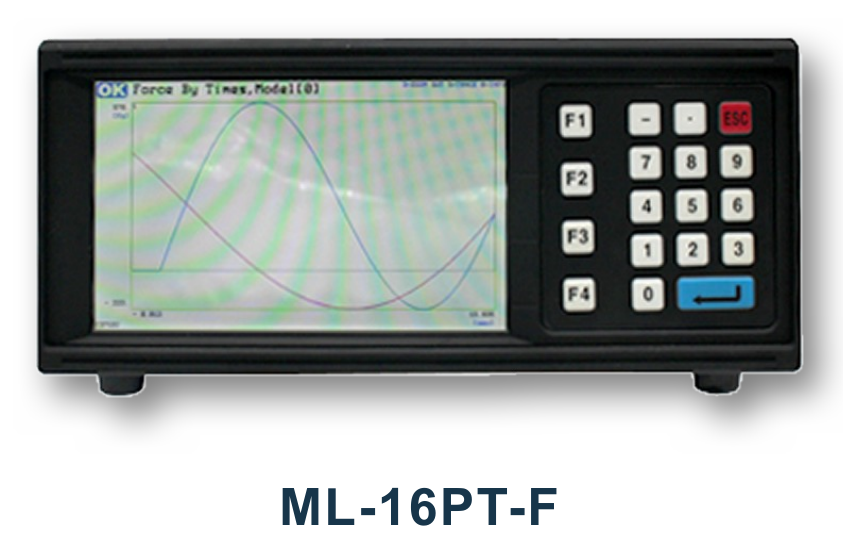

동도테크 ML-16PT-F Load cell 1~4채널 다채널 하중 그래픽 인디케이터

동도테크(DONGDOTECH)

ML-16PT-F 다채널 하중 그래픽 인디케이터

최종 업데이트: 2026.08.04

Force / Weight · Load cell 1~4 Ch · 다채널 하중 표시 · 7" Color TFT LCD

개별값·합산값 · 통계 연산 · Digital I/O · RS-232C 기본

ML-16PT-F는 1~4개의 Load cell에서 입력되는 Force / Weight 신호를 한 화면에서 모니터링하는 다채널 하중 그래픽 인디케이터입니다. 각 센서 값과 합산값을 동시에 표시하고 최대값·최소값·평균값·표준편차를 연산하여 여러 측정점의 편차와 전체 하중을 직관적으로 파악할 수 있습니다. 7" Color TFT LCD, Digital I/O 및 RS-232C 기본 통신을 지원해 시험·검사와 설비 연동 구성을 효율적으로 검토할 수 있습니다.

실시간 견적/기술 문의하기

📌 상세 모델명:ML-16PT-F1ML-16PT-F2ML-16PT-F3ML-16PT-F4

📝 ML-16PT-F 핵심 요약

✅ 채널 구성: Load cell 1~4 Ch, ML-16PT-F1~F4
✅ 표시·연산: 각 센서 값 + 합산값, 최대값·최소값·평균값·표준편차
✅ 통신·I/O: RS-232C 기본, RS-485·USB 옵션, Digital I/O 6점 입력 / 6점 출력
✅ 운용 제약: 데이터 저장 기능과 Serial command는 제공되지 않습니다.

🏭 추천 적용 분야 (Applications)

🔹다점 하중·중량 모니터링: 여러 Load cell 측정점의 개별 하중과 전체 합산값을 한 화면에서 확인해야 하는 지그·구조물 계측에 활용할 수 있습니다.
🔹지그·구조물 하중 분포 검토: 최대값, 최소값, 평균값, 표준편차 연산으로 측정점 간 하중 편차를 비교해야 하는 설비 검토에 유용합니다.
🔹다채널 Force / Weight 시험·검사: 1~4채널의 Load cell 측정 데이터를 7인치 그래픽 화면으로 확인해야 하는 시험기기와 검사 설비에 적용할 수 있습니다.
🔹설비 판정 신호 연동: START·STOP·MODEL·BIT 입력과 OK·NG·READY 출력을 사용하는 자동화 설비의 판정 신호 구성을 검토할 수 있습니다. I/O 구성은 주문 사양에 따라 확인이 필요합니다.

⚙️ 상세 사양 (Specifications)

항목	사양
모델 및 입력 구성
모델명	ML-16PT-F1~F4
측정 유형	Force / Weight
입력 채널	Load cell 1~4 Ch
적용 센서	Load cell
센서 인가 및 표시
센서 인가	DC 12 V (250 mA) × 4
분해능	Load cell 사양에 따라 결정
표시기	7" Color TFT LCD
표시값·연산·저장
표시값	각 센서 값 + 합산값
통계 연산	최대값, 최소값, 평균값, 표준편차
데이터 저장	데이터 저장 기능은 제공되지 않습니다.
Digital I/O 및 통신
Digital I/O	6점 입력 / 6점 출력
Digital input signals	START, STOP, MODEL, BIT
Digital output signals	OK, NG, READY
Serial I/F	기본: RS-232C 선택 사양: RS-485, USB 옵션
Serial command	Serial command는 제공되지 않습니다.
전원 및 외형
동작 전원	AC 100~220 V, 50/60 Hz
외형 치수	280(W) × 140(H) × 302(D) mm
무게	약 4.2 kg

🏷️ 모델명 구성 (Ordering Info)

ML-16PT-F 시리즈

⚠️ 필요한 Load cell 채널 수에 따라 F1~F4 모델을 선택하세요.

모델명	입력 채널	구성
ML-16PT-F1	Load cell 1 Ch	1채널 입력
ML-16PT-F2	Load cell 2 Ch	2채널 입력
ML-16PT-F3	Load cell 3 Ch	3채널 입력
ML-16PT-F4	Load cell 4 Ch	4채널 입력

ML-16PT-F1ML-16PT-F2ML-16PT-F3ML-16PT-F4

❓ 자주 묻는 질문 (FAQ)

QML-16PT-F1~F4는 어떻게 선택하나요?

A. 모델명 끝의 숫자는 연결 가능한 Load cell 채널 수를 뜻합니다. 필요한 Load cell 채널 수에 따라 F1은 1 Ch, F2는 2 Ch, F3는 3 Ch, F4는 4 Ch로 선택합니다.

Q개별 측정값과 합산값을 동시에 확인할 수 있나요?

A. 네. 각 센서 값 + 합산값을 한 화면에서 확인할 수 있으며 최대값, 최소값, 평균값, 표준편차 연산으로 채널 간 하중 분포도 함께 검토할 수 있습니다.

Q데이터 저장과 Serial command를 지원하나요?

A. 데이터 저장 기능은 제공되지 않습니다. Serial command는 제공되지 않습니다. 측정 이력 관리나 상위 시스템 제어가 필요하면 요구 방식을 견적 문의 시 별도로 알려주시기 바랍니다.

Q통신과 Digital I/O는 어떻게 구성되나요?

A. RS-232C 기본이며 RS-485, USB 옵션입니다. Digital I/O는 6점 입력 / 6점 출력 구성이며, I/O 구성은 주문 사양에 따라 확인이 필요합니다.

Q견적 문의 시 어떤 정보가 필요한가요?

A. Load cell 채널 수, 모델명, 수량, 센서 사양, 통신 및 I/O 조건을 알려주시기 바랍니다. 설치 공간은 280(W) × 140(H) × 302(D) mm의 외형도 전체 치수를 기준으로 검토해 주세요.

📐 외형도 및 치수 (Drawing)

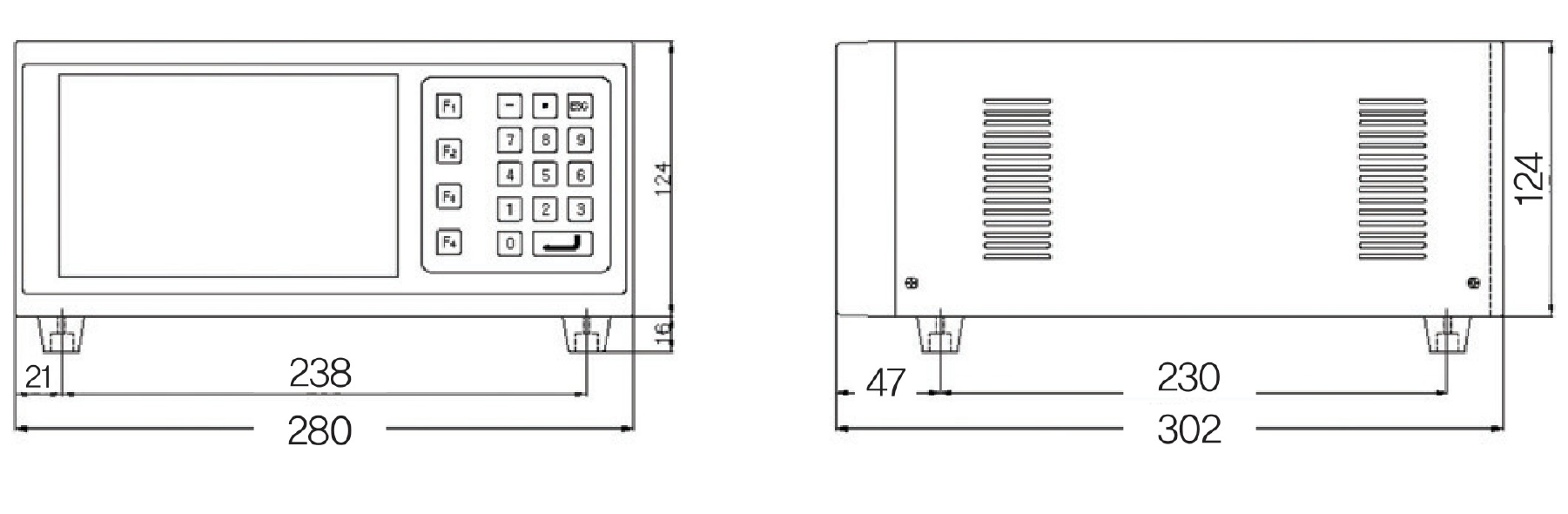

ML-16PT-F 전면과 측면 외형 치수 도면

치수 항목	도면 표기
전체 폭	280 mm
본체 높이	124 mm
하부 돌출 높이	16 mm
받침 포함 전체 높이	140 mm
전체 깊이	302 mm

ℹ️ 견적 문의 시 모델명, 수량, 사용 조건, 설치 공간, 전원·출력 조건을 함께 알려주시기 바랍니다.
ℹ️ 외형 치수와 기술 사양은 변경될 수 있으니 설계 전 최종 사양을 확인해 주시기 바랍니다.
