Displacement vs Force · 고속 그래픽 인디케이터 · 공정 파형 분석 · PLC I/O 연동

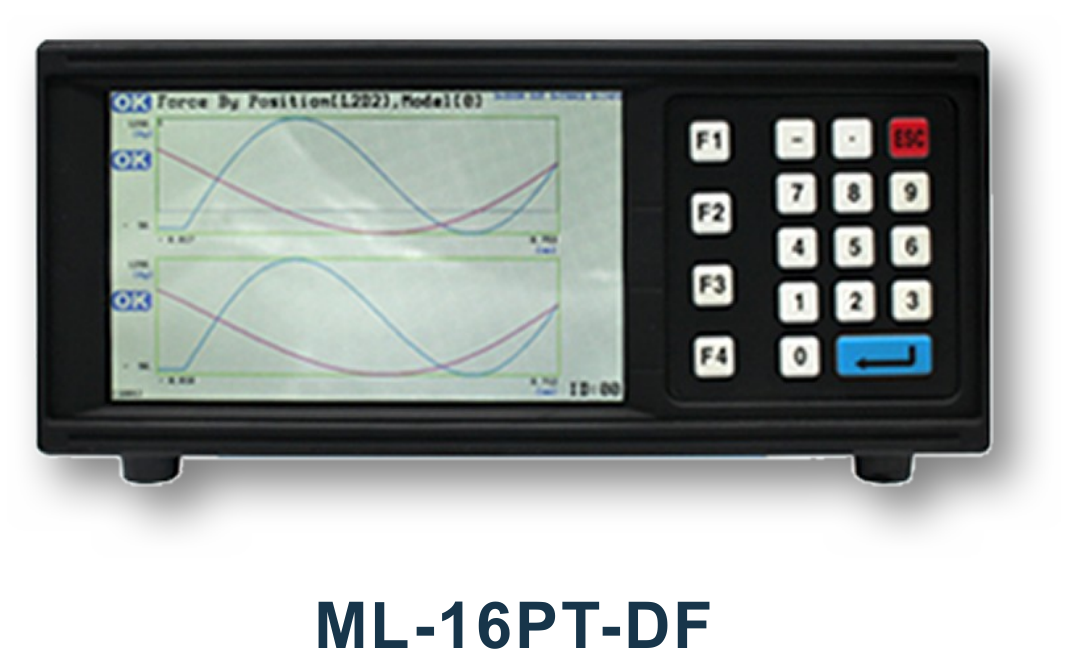

ML-16PT-DF는 프로브(Probe)가 측정하는 변위와 로드셀(Load cell)이 측정하는 하중 데이터를 단일 상관 그래프로 구현하여, 공정 진행 중 발생하는 하중 변화를 실시간 곡선으로 모니터링하는 그래픽 인디케이터입니다. 현장 여건에 따라 DF1 및 DF2 모델을 통해 1~2채널 구성을 지원하며, 7인치 컬러 LCD의 고속 그래픽 표시 기능을 통해 최종 결과값만으로는 파악하기 어려운 압입 및 조립 공정의 구간별 미세 변화를 직관적으로 분석할 수 있습니다.
✅ 7인치 그래픽 화면: 대형 컬러 LCD에 고속 파형 그래픽을 렌더링하여 작업자 및 공정 엔지니어가 현장에서 즉각적으로 파형을 검토할 수 있습니다.
✅ 자동화 설비 연동: START, STOP, MODEL BIT 등 6점 입력과 OK, NG, READY 등 6점 출력, RS-232C 통신을 기본 지원하여 PLC 및 자동화 설비와 원활하게 연동됩니다.
✅ 분해능 선택: 기본 0.001mm 또는 0.01mm의 변위 분해능을 제공하며, 초정밀 공정을 위한 0.0001mm 사양은 옵션으로 선택 가능합니다.
🏭 추천 적용 분야 (Applications)
🔹베어링 및 부시 압입 검사: 프레스 설비에 프로브와 로드셀을 설치하여 압입 깊이별 하중 곡선을 추출하고, 삽입 초기부터 안착 구간까지의 파형 변화를 정밀 검사하는 공정에 적합합니다.
🔹리벳·코킹·스테이킹 조립: 가공 스트로크에 따른 하중 상승 및 부품 성형·안착 과정을 변위·하중 그래프로 상시 모니터링하는 정밀 조립 공정에 적용됩니다.
🔹커넥터·단자·부품 삽입: 삽입 깊이와 하중의 상관관계를 기록하여, 조립 과정 중 발생하는 급격한 하중 변화나 불량 파형 구간을 선별해 내는 자동화 검사 셀에 활용됩니다.
🔹스프링 및 탄성 부품 압축 공정: 압축 변위에 따른 하중 응답성을 분석하여 스트로크별 미세한 하중 변화 관리가 필수적인 검사 및 조립 장비에 최적화되어 있습니다.
⚙️ 상세 사양 (Specifications)
항목
상세 사양
모델·표시·측정 입력
모델 구성
ML-16PT-DF1 / ML-16PT-DF2
디스플레이
7인치 Color LCD
변위 분해능
0.001 mm 또는 0.01 mm (옵션: 0.0001 mm)
입력 채널
프로브(Probe) 1~2채널, 로드셀(Load cell) 1~2채널
외형·전원
외형 치수
본체 (W × H × D): 281 × 125 × 305 mm 고정 발 포함 전체 높이: 141.3 mm
동작 전원
AC 100~220 V, 50/60 Hz
통신·입출력
데이터 통신
RS-232C (옵션: RS-485)
시리얼 명령어 (Serial command)
-
I/O 포트
6 Input (START, STOP, MODEL BIT 등) / 6 Output (OK, NG, READY 등) I/O 형식: NPN 6점 입력 / 6점 출력
데이터 저장 (Data storage)
-
센서 호환
호환 센서
변위 프로브(Probe) 및 로드셀(Load cell)
🏷️ 모델명 구성 (Ordering Info)
ML-16PT-DF Series
⚠️ 변위센서의 종류 및 측정 범위, 로드셀 용량 및 정격출력, 필수 통신·IO 조건은 발주 시 반드시 함께 지정해 주시기 바랍니다.
모델명
프로브(Probe) 입력
로드셀(Load cell) 입력
측정 방식
ML-16PT-DF1
1 Ch
1 Ch
Displacement vs Force
ML-16PT-DF2
2 Ch
2 Ch
Displacement vs Force
ML-16PT-DF1ML-16PT-DF2
❓ 자주 묻는 질문 (FAQ)
QML-16PT-DF1과 DF2는 무엇이 다른가요?
A. DF1은 프로브 1채널과 로드셀 1채널을 사용하는 단일 변위·하중 계측 구성이며, DF2는 프로브 2채널과 로드셀 2채널을 사용하는 복합 구성입니다. 단일 계측점 공정에는 DF1을, 다중 계측점이나 두 곡선의 동시 비교가 필요한 공정에는 DF2를 권장합니다.
Q어떤 변위센서와 Load cell을 연결해야 하나요?
A. 변위 입력은 DONGDO TECH (동도테크) DP 시리즈 아날로그 프로브를 기본으로 적용하며 로드셀과 함께 구성됩니다. 그 밖의 아날로그 센서 적용 시 입력 신호, 전원, 분해능 조건을 별도로 문의해 주셔야 합니다. 견적 의뢰 시 프로브 모델 및 측정 범위, 로드셀 용량 및 정격출력을 함께 기재해 주시기 바랍니다.
Q0.0001 mm 분해능은 기본 사양인가요?
A. 아닙니다. 기본 변위 분해능은 0.001mm 또는 0.01mm로 제공되며, 0.0001mm는 별도 옵션 사양입니다. 필요한 분해능은 프로브 계통의 스펙과 해당 공정의 공차 허용 범위를 종합적으로 검토하여 선정해야 합니다.
QPLC 및 상위 시스템과 어떻게 연동하나요?
A. 6점 입력은 START, STOP, MODEL BIT 제어에 사용되며, 6점 출력은 OK, NG, READY 상태 확인에 활용됩니다. 데이터 통신은 RS-232C를 기본 지원하며 RS-485는 옵션으로 추가할 수 있습니다. 시리얼 명령어 항목은 기본 사양에서 제외되어 있으므로, 실제 연동 프로토콜과 필요 데이터 항목은 견적 단계에서 상세히 협의해 주시기 바랍니다.
Q본체에 측정 데이터를 저장할 수 있나요?
A. 데이터 저장 기능은 본 기기에서 직접 지원하지 않습니다. 따라서 본체 자체 저장을 목적으로 한 선정은 지양해 주시고, 측정 이력 수집이 필요한 경우 RS-232C 또는 RS-485 옵션을 통한 상위 시스템과의 프로토콜 연동을 견적 단계에서 논의해 주시기 바랍니다.

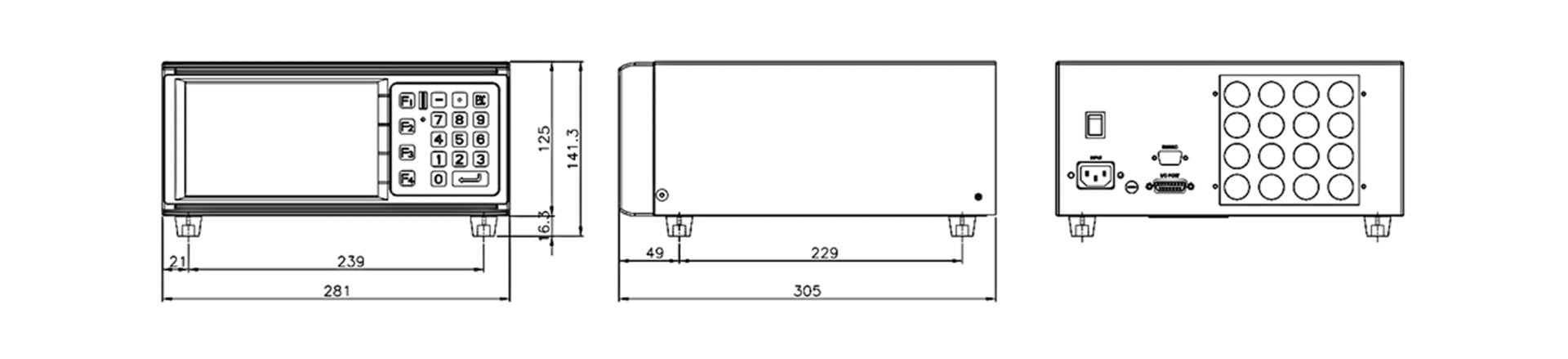

📐 도면 (Drawing)
외형도 기준 본체 기본 치수는 281(W) × 125(H) × 305(D) mm이며, 고정 발을 포함한 전체 높이는 141.3 mm입니다.
도면 기준
전체 치수
받침·기준 치수
정면
전체 폭 281 mm 본체 높이 125 mm 발 포함 전체 높이 141.3 mm
좌측 기준 21 mm 받침 중심 간격 239 mm 발 추가 높이 16.3 mm
측면
전체 깊이 305 mm
전면 기준 49 mm 받침 중심 간격 229 mm
ℹ️ 견적 문의 시 모델명, 수량, 사용 조건, 설치 공간, 전원·출력 조건을 함께 알려주시기 바랍니다.
ℹ️ 외형 치수와 기술 사양은 변경될 수 있으니 설계 전 최종 사양을 확인해 주시기 바랍니다.
