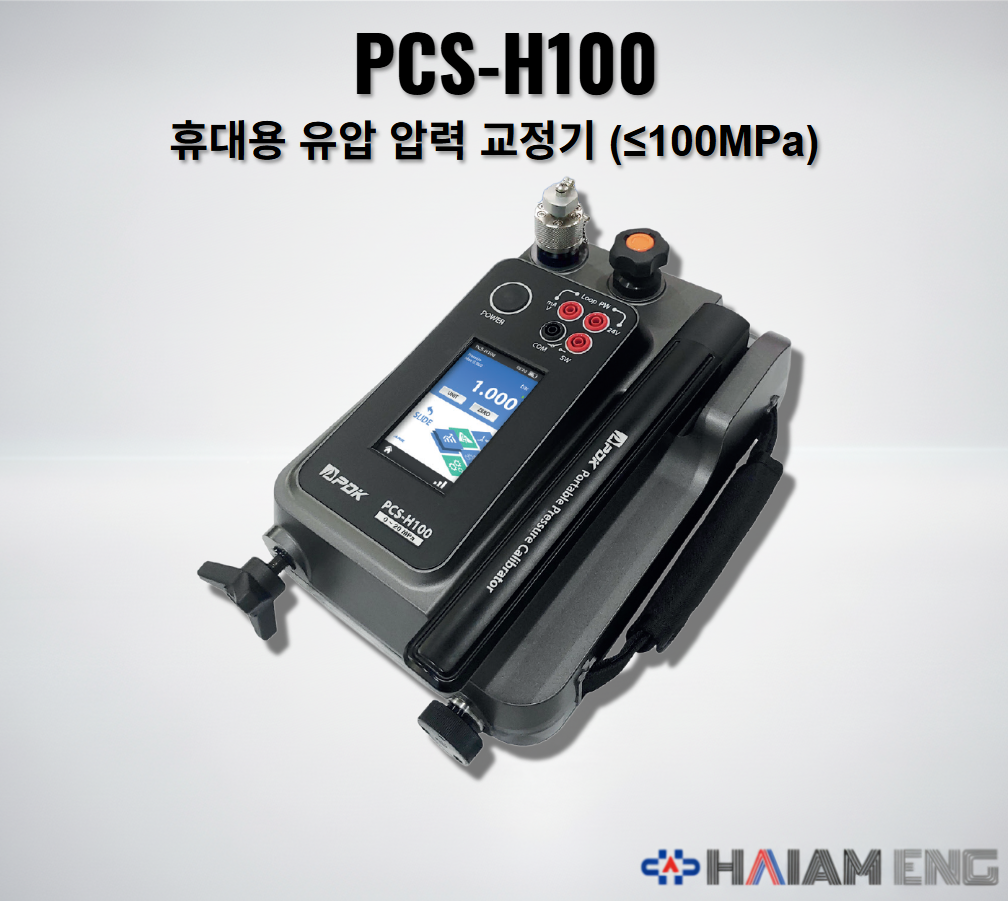

피디케이 PCS-H100 휴대용 유압 압력 교정기 정면 100MPa

피디케이 (PDK)

PCS-H100 휴대용 유압 압력 교정기

최대 100MPa(1000bar) 발생, 0.02% 정밀도, Water/Oil 선택 가능

상세 모델명: PCS-H100_7MPa PCS-H100_20MPa PCS-H100_35MPa PCS-H100_70MPa PCS-H100_100MPa

📝 PCS-H100 핵심 요약

✅ 강력한 유압 발생: 레버식 핸드펌프로 최대 100 MPa(약 1000 bar)까지 손쉽게 가압
✅ 고정밀 측정: 0.02% F.S의 높은 정확도로 아날로그 게이지부터 트랜스미터까지 교정
✅ 매질 선택 가능: 주문 시 Water(물) 또는 Oil(미네랄 오일) 타입 선택 지원
✅ 전기능 통합: 24V Loop Power 공급 및 V/mA 측정·소싱 기능 내장
✅ 현장 최적화: 배터리 내장형(30시간 사용) 및 4.2kg의 휴대성

🏭 추천 적용 분야 (Applications)

고압 설비 유지보수: 발전소, 플랜트의 고압 배관 및 유압 기기 점검 (최대 1000bar)
유압 게이지 교정: 아날로그 압력계 및 디지털 압력계의 현장 비교 교정
압력 전송기(Transmitter) 테스트: 4-20mA 입출력 신호 확인 및 Loop Power 공급
압력 스위치(Switch) 점검: 내장된 스위치 테스트 기능을 통한 동작 포인트 정밀 확인
파괴/누설 시험: 배관 및 탱크의 내압 테스트 및 미세 누설(Leak) 감지

⚙️ 사양 (Specifications)

항목 (Item)	상세 (Detail)
압력 범위 (Pressure Range)	0 to 7 MPa ... 100 MPa (세부 모델별 범위 상이)
정확도 (Accuracy)	± 0.02% F.S
전기 측정 (Electrical Measure)	± 15 V dc, ± 24mA, Loop Power 지원 (Accuracy: ± 0.01% of Reading + 1 digit)
전기 공급 (Electrical Source)	0-10 Vdc, 0-24 mA, Loop Power 지원 (Accuracy: ± 0.015% of Reading + 1 digit)
센서 전원 (Sensor Power)	24 Vdc Supply
디스플레이 (Display)	4.3 inch Full Touch Screen Color LCD (480x272)
전원 (Power)	Rechargeable Battery (30 hours use / 5 hours charge)
사용 온도 (Operating Temp.)	0 to 70℃ (Water 사용 시: 5 to 75℃)
보관 온도 (Storage Temp.)	-30 to 80℃ (Water 사용 시: 5 to 75℃)
압력 단위 (Units)	Pa, hPa, kPa, MPa, bar, mbar, kg/cm², psi, mmH₂O, cmH₂O, inH₂O, mmHg, inHg, mSW, fSW
포트 (Test Port)	1/4" PF Female
내장 오일 용량 (Reservoir)	100 ml
무게 (Weight)	4.2 kg (Battery included)
사이즈 (Size)	210(W) x 360(D) x 110(H) mm

🏷️ 모델명 구성 (Ordering Info)

PCS-H100 Series

※ 필요한 최대 압력 범위와 사용 유체(매질)를 선택하십시오. (모델명 형식: PCS-H100_Range)

모델명 (Model)	압력 범위 (Range)	비고 (Note)
PCS-H100_7MPa	0 ~ 7 MPa	저압 유압용
PCS-H100_20MPa	0 ~ 20 MPa	-
PCS-H100_35MPa	0 ~ 35 MPa	-
PCS-H100_70MPa	0 ~ 70 MPa	일반 고압용
PCS-H100_100MPa	0 ~ 100 MPa	초고압용 (1000 bar)

💧 사용 유체 (Fluid Type) 선택 옵션

주문 시 Water(물) 또는 Oil(오일) 중 하나를 지정해야 합니다.

W Type: Water (물) O Type: Oil (미네랄 오일)

PCS-H100_7MPa PCS-H100_20MPa PCS-H100_35MPa PCS-H100_70MPa PCS-H100_100MPa

❓ 자주 묻는 질문 (FAQ)

Q. 물(Water)과 오일(Oil)을 하나의 장비에서 번갈아 사용할 수 있나요?

A. 권장하지 않습니다. 주문 시 Water 타입과 Oil 타입 중 하나를 선택해야 하며, 내부 씰(Seal) 및 오염 문제로 인해 지정된 매질만 사용하는 것이 장비 수명과 정밀도 유지에 유리합니다.

Q. 100MPa(약 1000bar)의 고압을 정말 손으로 발생시킬 수 있나요?

A. 네, 가능합니다. PCS-H100은 효율적인 레버식 핸드 펌프 구조로 설계되어 있어 1차 가압 후, 내장된 미세 조절기(Volume Controller)를 사용하면 큰 힘을 들이지 않고도 100MPa까지 정밀하게 압력을 상승 및 조절할 수 있습니다.

Q. 별도의 유압 펌프나 오일 탱크가 필요한가요?

A. 아니요, 필요 없습니다. 이 장비는 100ml 용량의 오일(또는 물) 탱크와 펌프가 내장된 일체형 시스템입니다. 현장에서 별도의 부가 장비 없이 이 제품 하나만으로 유압 생성 및 교정이 가능합니다.

🔍 상세 구조 및 악세사리 (Details)

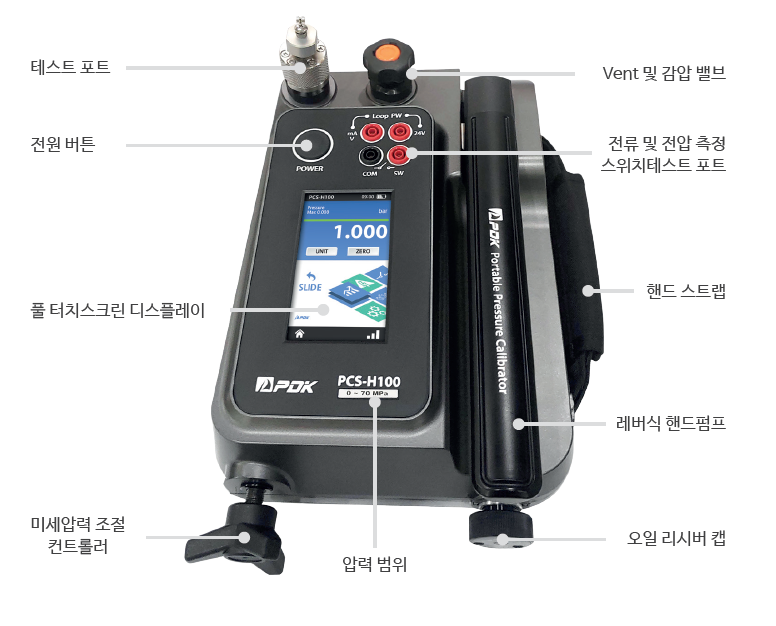

PCS-H100 부위별 명칭 및 구조

기본 악세사리 (Standard Accessories)

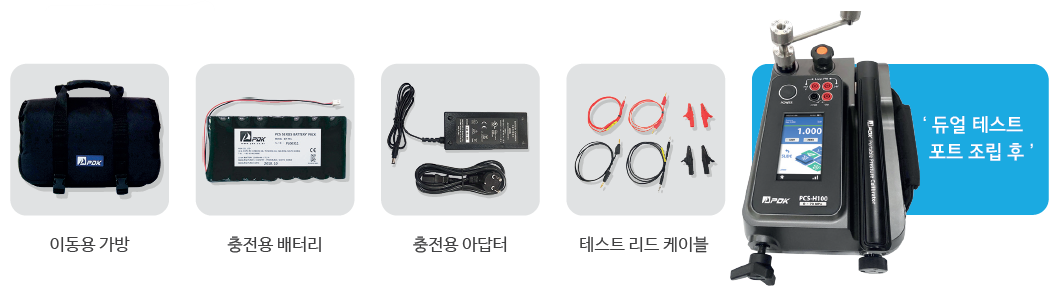

PCS-H100 기본 구성품

Carrying Case Battery Adapter Test Lead

선택 사양 (Optional Accessories)

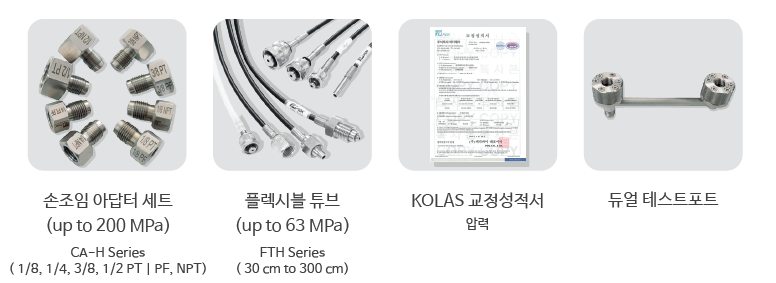

PCS-H100 선택 구성품

Hand Tight Adapter Set (CA-H Series) Flexible Tube (FTH Series) Dual Port KOLAS Certificate

제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
