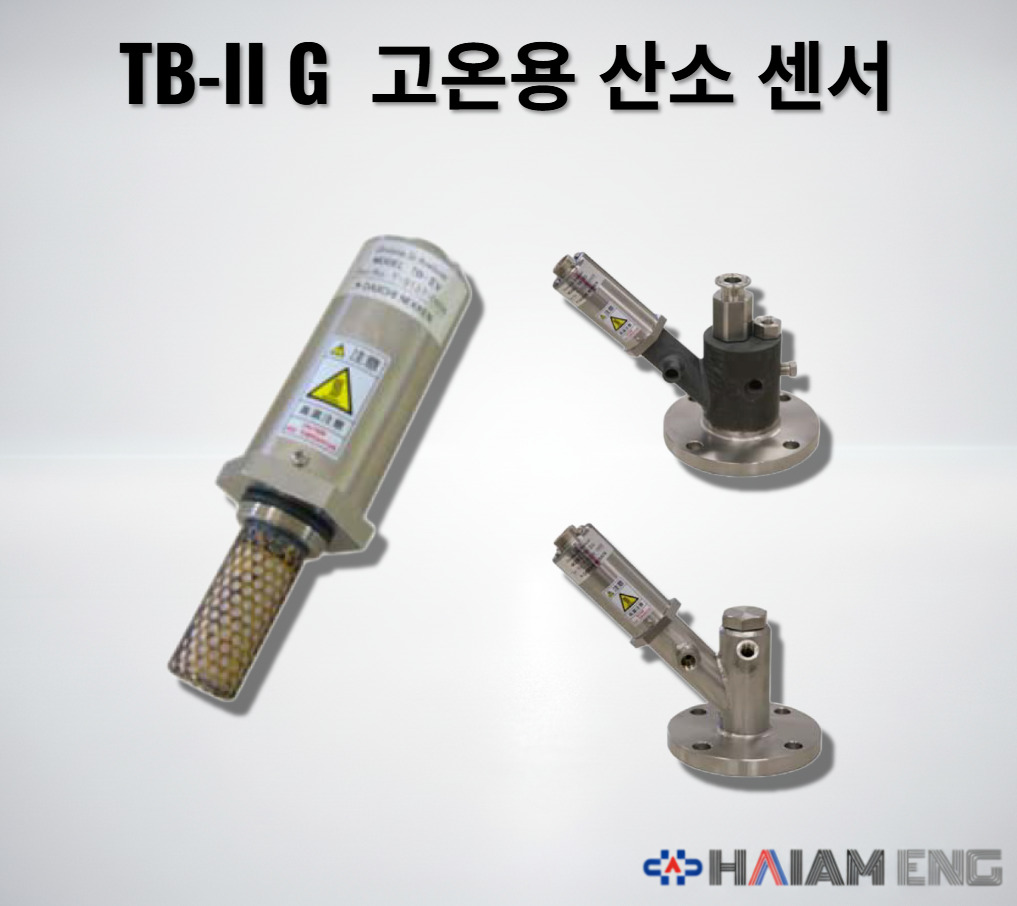

DAIICHI NEKKEN TB-IIG 고온용 산소 센서

DAIICHI NEKKEN (다이이치 넥켄)

TB-IIG 고온용 지르코니아 산소 센서

보일러/소각로/열처리로용, 최대 1350°C 대응, 분리형 액세서리 구조

📝 TB-IIG 핵심 요약

✅ 고온 공정 최적화: 보일러, 소각로, 제철/비철금속 열처리로의 고온 배기 가스 산소 농도를 측정하여 연소 효율을 극대화합니다.
✅ 극한 환경 대응: 아스피레이터 및 SiC 프로브 조합 시 최대 1350°C의 초고온 환경에서도 안정적인 측정이 가능합니다.
✅ Long Life 설계: 센서 내부에 다중 필터(Multi-filter)를 내장하여 먼지(Dirt)와 부식성 가스로부터 소자를 보호, 긴 수명을 자랑합니다.
✅ 현장 맞춤형 구성: 유속이 있는 곳은 가이드 프로브, 유속이 없거나 고온인 곳은 아스피레이터 블록을 선택하여 최적의 샘플링을 구현합니다.
✅ 간편한 유지보수: 단순한 구조(Simple Structure)로 설계되어 현장에서의 필터 교체 및 유지보수가 매우 용이합니다.

🏭 추천 적용 분야 (Applications)

연소 설비: 보일러(Boiler), 소각로(Incinerator)의 연소 제어 및 배기 가스 감시
금속 산업: 코크스(Cokes) 공정부터 CGL 라인까지, 용해로(Melting furnace) 및 열처리 공정
비금속/세라믹: 세라믹 소성로(Ceramics furnace), 유리 용해로 등 고온 분위기 제어

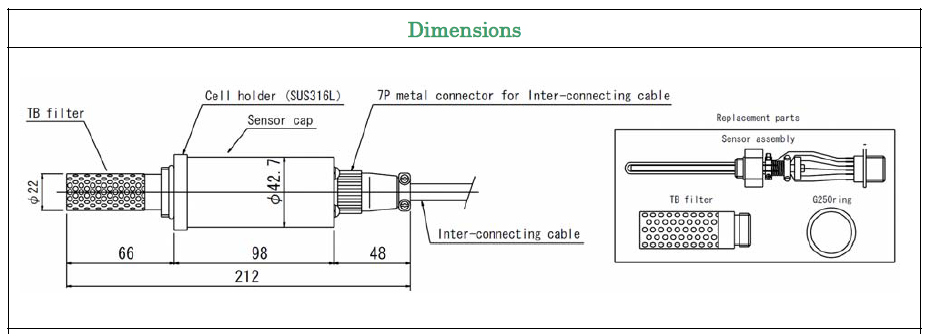

⚙️ 센서 본체 사양 (Sensor Specifications)

항목 (Item)	상세 (Detail)
측정 범위 (Range)	-20 ~ 25% O₂
직선성 (Linearity)	1%FS 미만 (0~25% O₂ 기준)
응답 속도 (Response)	90% 응답 10초 이내 (고농도 측 스윙 시)
드리프트 (Drift)	주당 ±2%FS 미만
샘플 가스 온도 (Gas Temp)	센서 본체 Max 300°C (※ 액세서리 조합 시 최대 1350°C까지 사용 가능)
워밍업 시간 (Warm-up)	약 20분

🛠️ 액세서리 상세 사양 (Accessories Detail)

TB-IIG 센서는 설치 환경(온도, 유속, 분진 등)에 따라 적절한 액세서리를 선택해야 합니다.

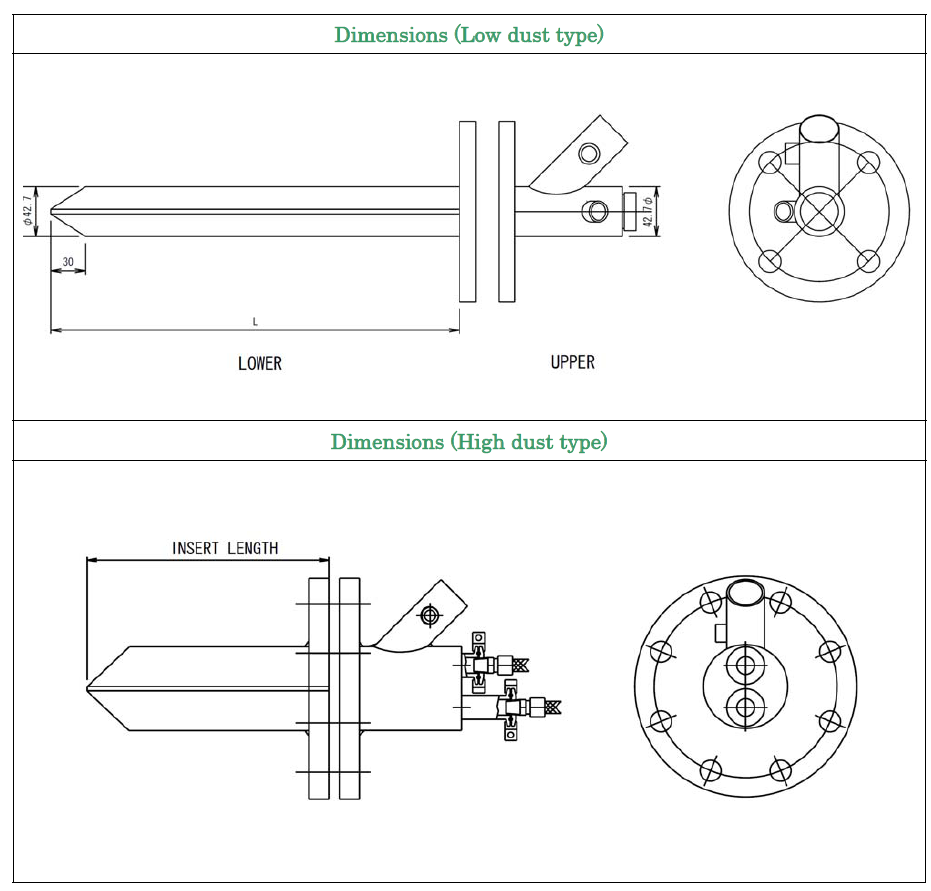

1. 가이드 프로브 (Guide Probe) - 유속이 있는 곳 (Max 700°C)

배기 가스의 자연스러운 흐름(유속)을 이용하여 샘플을 채취합니다. 분진 농도에 따라 타입을 선택합니다.

구분 (Type)	저분진용 (Low Dust)	고분진용 (High Dust)
재질 (Material)	SUS316	SUS316L (내마모성 강화)
설치 플랜지 (Flange)	JIS 5K 50A 이상	JIS 5K 80A 이상
특징	일반적인 배기 덕트용	분진 막힘 방지 구조

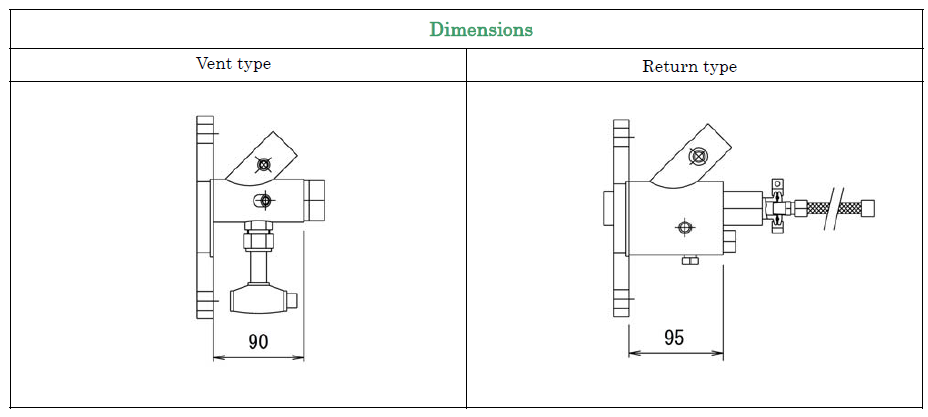

2. 아스피레이터 블록 (Aspirator Block) - 유속이 없거나 초고온 (Max 1350°C)

계측 에어(Instrument Air)를 이용해 강제로 샘플을 흡입합니다. 샘플링 프로브(SP)와 결합하여 사용합니다.

구분 (Type)	대기 방출형 (Vent Type)	로내 회수형 (Return Type)
재질 (Material)	SUS316	SUS316L
설치 플랜지 (Flange)	JIS 5K 40A 이상	JIS 5K 65A 이상
가스 압력 (Pressure)	-0.1 ~ 1 kPa	± 5 kPa

※ 샘플링 프로브 (Sampling Probe) 재질 선택 가이드:

SUS316: 700°C 이하
SUS310: 900°C 이하 (내열강)
SiC (실리콘 카바이드): 1350°C 이하 (초고온용)

🏷️ 모델명 구성 (Ordering Info)

[1] 센서 본체 (Sensor Body)

MODEL: TB-IIG

[2] 가이드 프로브 (Guide Probe)

MODEL: GP - [A] - [B] - [C]

A (Type): 1 (Low Dust / 저분진), 2 (High Dust / 고분진)
B (Flange): 예: 05-50 (JIS 5K 50A)
C (Length): 삽입 길이 (mm)

[3] 아스피레이터 블록 (Aspirator Block) & 프로브

MODEL: AB - [A] - [B] - [C]

A (Type): 1 (Vent / 대기방출), 2 (Return / 로내회수)
B (Flange): 예: 05-65 (JIS 5K 65A)
C (Heater): 0 (없음), 1 (히터 포함 - Return 타입용)

MODEL: SP - [A] - [B] (샘플링 프로브)

A (Material): 316, 310, SiC
B (Length): 삽입 길이 (mm)

❓ 자주 묻는 질문 (FAQ)

Q. 에어 공급 및 자동 교정 장치도 함께 구매 가능한가요?

A. 네, 가능합니다. 아스피레이터용 ABC 타입 및 가이드 프로브용 BC 타입의 에어/교정 가스 공급 유닛(Air/Calibration gas supply unit)이 옵션으로 준비되어 있습니다. 이를 통해 퍼지(Purge) 및 교정(Calibration) 작업을 자동화하거나 수동으로 간편하게 조작할 수 있습니다.

Q. 가이드 프로브 고분진용(High Dust)의 특징은 무엇인가요?

A. 고분진용 가이드 프로브는 저분진용(50A)보다 더 큰 JIS 5K 80A 이상의 플랜지를 사용하며, 내부 막힘을 방지하는 특수 구조로 설계되었습니다. 분진이 많은 연도나 소각로 배기 라인에서도 유지보수 주기를 획기적으로 늘려줍니다.

Q. 아스피레이터 블록의 대기 방출형과 로내 회수형은 어떻게 선택하나요?

A. 측정된 샘플 가스를 외부로 배출해도 되는 일반적인 경우에는 대기 방출형(Vent Type)을 사용합니다. 하지만 가스가 유해하거나 로(Furnace) 내부 압력 밸런스를 유지해야 하는 경우에는 로내 회수형(Return Type)을 사용하여 가스를 다시 공정으로 돌려보내야 합니다.
