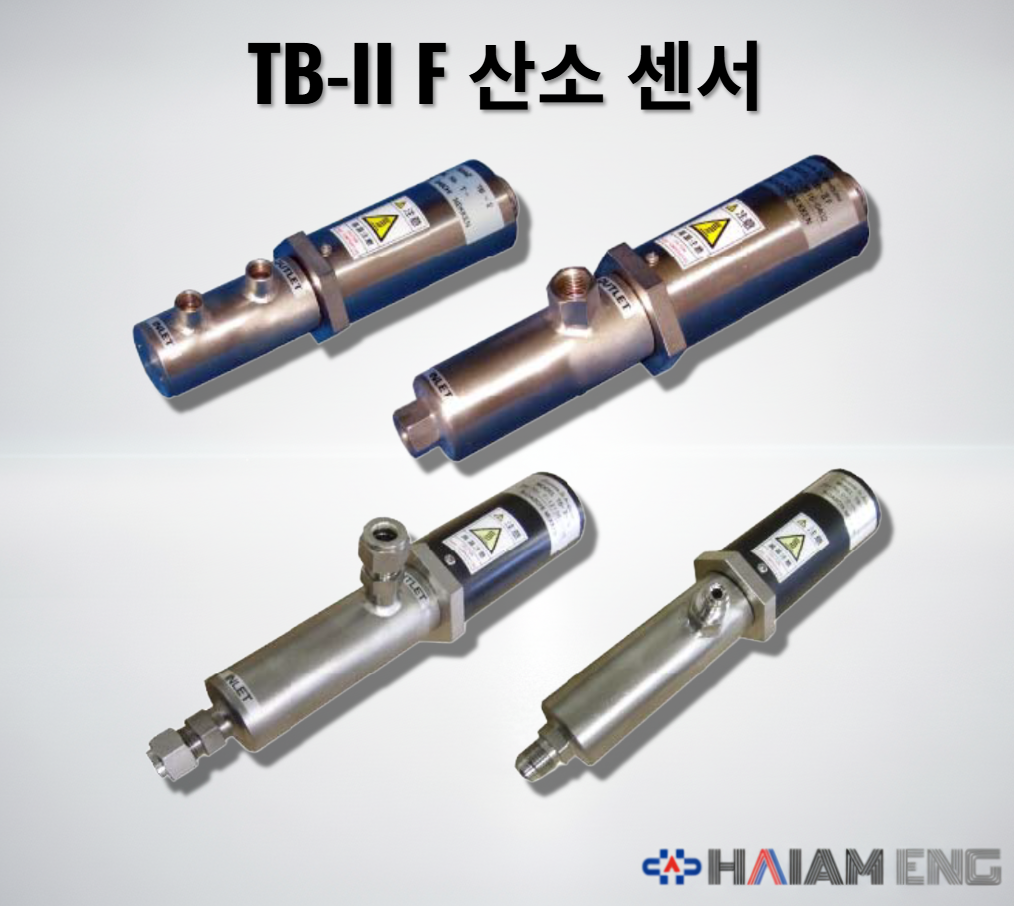

DAIICHI NEKKEN TB-II F 산업용 산소 센서

DAIICHI NEKKEN (다이이치 넥켄)

TB-II F 산업용 지르코니아 산소 센서

반도체/선박/스팀 라인용, 다중 필터 내장, 긴 수명(Long Life)

📝 TB-II F 핵심 요약

✅ 산업 전반 대응: 반도체 불활성 가스, 리플로우 로뿐만 아니라 선박(Tanker)의 I.G.S/I.G.G 및 스팀(Steam) 라인까지 폭넓게 적용됩니다.
✅ 내구성 강화: 내장된 다중 필터(Built-in Multi Filter)가 먼지와 부식으로부터 센서를 보호하여 수명이 깁니다.
✅ 유연한 샘플링: 0.2~5.0L/min의 넓은 유량 범위를 지원하며, 펌프 흡입 및 가압 주입 방식을 모두 사용할 수 있습니다.
✅ 간편한 유지보수: 단순한 구조(Simple Structure)로 설계되어 필터 교체 등 유지보수가 매우 용이합니다.
✅ 다양한 연결 옵션: Rc1/8, Rc1/4, Swagelok, VCR 등 현장 배관에 맞는 최적의 연결 포트를 제공합니다.

🏭 추천 적용 분야 (Applications)

반도체/전자 (Semiconductor): 불활성 가스 라인, N2 Reflow Furnace, N2 PSA
선박/해양 (Marine/Tanker): 탱커의 I.G.S. (Inert Gas System), I.G.G. (Inert Gas Generator) 산소 농도 감시
산업용 설비 (Industrial): 각종 분위기 로(Atmosphere furnace), 스팀(Steam) 라인 분석

⚙️ 사양 (Specifications)

항목 (Item)	상세 (Detail)
직선성 (Linearity)	±1ppm 또는 ±1%FS 중 큰 값
반복성 (Repeatability)	±1ppm 또는 ±1%FS 중 큰 값
응답 속도 (Response)	90% 응답 10초 이내 (고농도 측 스윙 시)
드리프트 (Drift)	주당 ±2%FS 미만 (Less than ±2%FS/Week)
샘플링 방식 (Sampling)	펌프/아스피레이터 흡입(Absorption) 또는 가압 주입(Injection)
샘플 가스 온도 (Gas Temp)	최대 300℃ (300℃ MAX)
샘플 가스 압력 (Pressure)	203 kPa ~ 1.33x10³ Pa (2 atm ~ 10 Torr) ※ 모델별 상세 범위는 문의 요망
샘플 유량 (Flow Rate)	• TB-II F-P: 0.2 ~ 2.0 L/min • 기타 모델: 0.5 ~ 5.0 L/min
워밍업 시간 (Warm-up)	약 20분

🏷️ 모델명 구성 (Ordering Info)

모델 선택 가이드

※ 배관 연결 규격에 따라 모델이 구분됩니다. 사용 환경에 맞는 모델을 선택하세요.

모델명 (Model)	연결 규격 (Connection)	특징 (Feature)
TB-II F-P	Rc 1/8	고응답형 (High Response), 소유량
TB-II F-R	Rc 1/4	범용 표준 연결
TB-II F-S	3/8" Swagelok	Swagelok 튜브 피팅 연결
TB-II F-V	4VCR Body	반도체/고순도 라인용 (VCR)

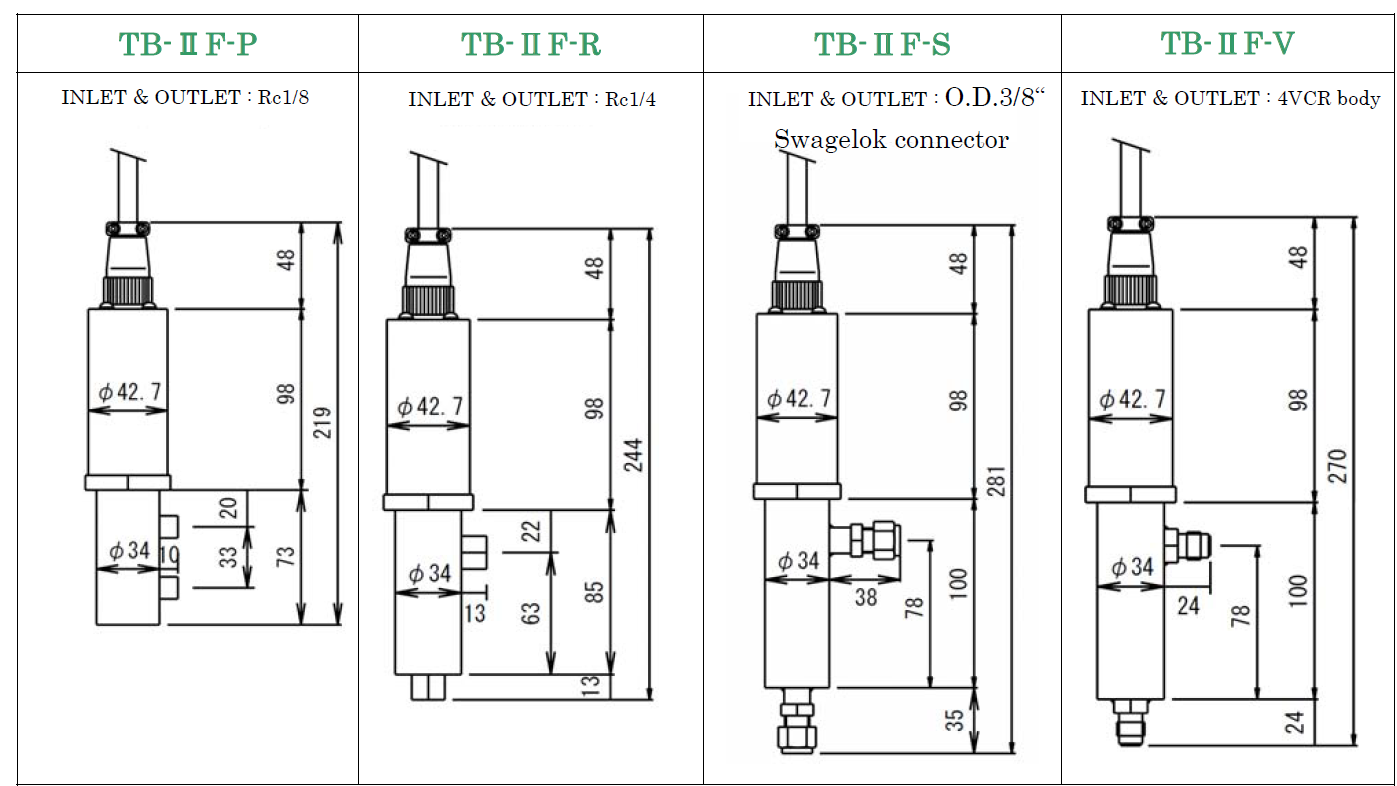

Rc1/8 Type Rc1/4 Type Swagelok Type 4VCR Type

❓ 자주 묻는 질문 (FAQ)

Q. 다른 센서보다 수명이 긴 이유는 무엇인가요?

A. TB-II F 시리즈는 내부에 다중 필터(Multi-filter)를 내장하고 있어, 샘플 가스에 포함된 먼지(Dirt)나 부식성 성분(Corrosion)이 핵심 감지부(Detector)에 직접 닿는 것을 방지합니다. 이러한 Long Life 설계 덕분에 거친 산업 환경에서도 오랫동안 안정적인 성능을 유지합니다.

Q. TB-II F-P 모델은 언제 선택하나요?

A. TB-II F-P는 내부 용적을 줄여 고응답(High Response)을 실현한 모델입니다. 샘플 유량이 0.2~2.0L/min으로 적거나, 빠른 산소 농도 변화 감지가 필요한 공정에 최적화되어 있습니다.

Q. 유지보수는 어떻게 하나요?

A. 본 제품은 단순한 구조(Simple Structure)로 설계되어 현장에서의 유지보수가 매우 쉽습니다(Easy Maintenance). 주기적인 필터 점검 및 교체만으로도 최상의 상태를 유지할 수 있으며, C-58 컨트롤러와 연결하여 센서 상태를 상시 모니터링할 수 있습니다.
