✅ 진공 최적화: 진공로, 글러브박스 등 밀폐된 저진공 환경(1x10-3 Pa)에 직접 설치하여 정밀 측정합니다.
✅ 광범위 분압 측정: 1 atm부터 극미량의 10-30 atm까지 폭넓은 산소 분압(Partial Pressure)을 모니터링합니다.
✅ Long Life 설계: 단순하고 견고한 구조로 설계되어 긴 수명(Long Life)을 자랑하며 유지보수가 용이합니다.
✅ 간편한 설치: VF, NW, ICF 등 다양한 진공 플랜지 규격을 지원하여 챔버 개조 없이 체결 가능합니다.
✅ 모델 이원화: 현장 교정이 가능한 표준형(TB-II V)과 구조가 단순한 경제형(TB-II VN) 라인업을 갖추었습니다.
🏭 추천 적용 분야 (Applications)
진공 열처리 로 (Vacuum Furnace): 소둔, 침탄, 브레이징 공정 중 산소 분압 관리 및 산화 방지
진공 글러브 박스 (Vacuum Glove Box): 리튬 이온 배터리 제조 등 불활성 가스 분위기 내 잔류 산소 측정
진공 챔버 (Vacuum Chamber): 스퍼터링(Sputtering), 증착 장비 및 배기 덕트(Exhaust gas duct) 모니터링
⚙️ 사양 (Specifications)
항목 (Item)
상세 (Detail)
측정 원리 (Principle)
지르코니아 (Zirconia) 고체 전해질 농담 전지 방식
측정 범위 (Range)
산소 분압 1 ~ 10-30 atm
샘플링 방식 (Sampling)
확산 방식 (Diffusion type)
가스 온도 (Gas Temp)
최대 300°C (MAX)
사용 압력 (Pressure)
2 atm ~ 1x10-3 Pa (1x10-5 Torr)
직선성 (Linearity)
±1ppm 또는 1%FS 중 큰 값 (Large one either)
응답 속도 (Response)
90% 응답 10초 이내 (고농도 측 스윙 시)
드리프트 (Drift)
2%FS / week 미만
⚠️ 안전 경고 (Safety Warning)
🚨 가연성 가스 측정 시 주의사항
감압(진공) 상태에서 수소(Hydrogen)와 같은 가연성 가스 분위기를 측정할 경우, 만약 지르코니아 셀(Cell) 파손이 발생하면 폭발(Explosion)의 위험이 있습니다. 해당 환경에서 사용 시에는 반드시 사전에 안전 대책을 검토하시고, 제조사 또는 당사 기술팀과 충분한 협의를 거치시기 바랍니다.
🏷️ 모델명 구성 (Ordering Info)
1. TB-II V 시리즈 (표준형 - 교정 포트 포함)
※ 센서를 분리하지 않고 현장에서 Span 가스 교정이 가능한 모델입니다.
모델명 (Model)
플랜지 규격 (Flange)
필터 구조 (Filter)
TB-IIV-VF25
VF25
Metal cylinder (Tip type)
TB-IIV-NW40
NW40
TB-IIV-ICF70
ICF70
2. TB-II VN 시리즈 (심플형 - 교정 포트 미포함)
※ 구조가 단순하고 경제적인 모델입니다. (대기 교정 시 센서 분리 필요)
모델명 (Model)
플랜지 규격 (Flange)
필터 구조 (Filter)
TB-II VN-VF25
VF25
Punching metal + Mesh (Whole type)
TB-II VN-NW25
NW25
TB-II VN-NW40
NW40
❓ 자주 묻는 질문 (FAQ)
Q. TB-II V와 TB-II VN의 필터 구조는 어떻게 다른가요?
A. TB-II V(표준형)는 센서 끝부분(Tip)에 금속 실린더(Metal Cylinder) 형태의 필터가 장착되어 있습니다. 반면, TB-II VN(심플형)은 센서 전체(Whole)를 펀칭 메탈(Punching metal)과 메쉬(Mesh)로 감싸는 구조로 되어 있어 구조가 더욱 단순합니다.
Q. 교정(Calibration)은 어떻게 진행하나요?
A. TB-II V는 별도의 교정 포트가 있어 진공 챔버에 설치된 상태로 Span 가스를 주입해 교정이 가능합니다. TB-II VN은 교정 포트가 없으므로, 교정 시에는 챔버에서 센서를 분리하여 별도의 교정용 포트(옵션)를 장착하거나 대기(Air) 교정을 수행해야 합니다.
Q. 유지보수(Maintenance)는 까다롭지 않나요?
A. 본 제품은 단순한 구조(Simple structure)로 설계되어 유지보수가 매우 쉽고 간편합니다(Easy maintenance). 복잡한 분해 과정 없이 필터나 O-링 등 소모품 관리만으로 장기간 안정적인 사용이 가능합니다.
DAIICHI NEKKEN (다이이치 넥켄)

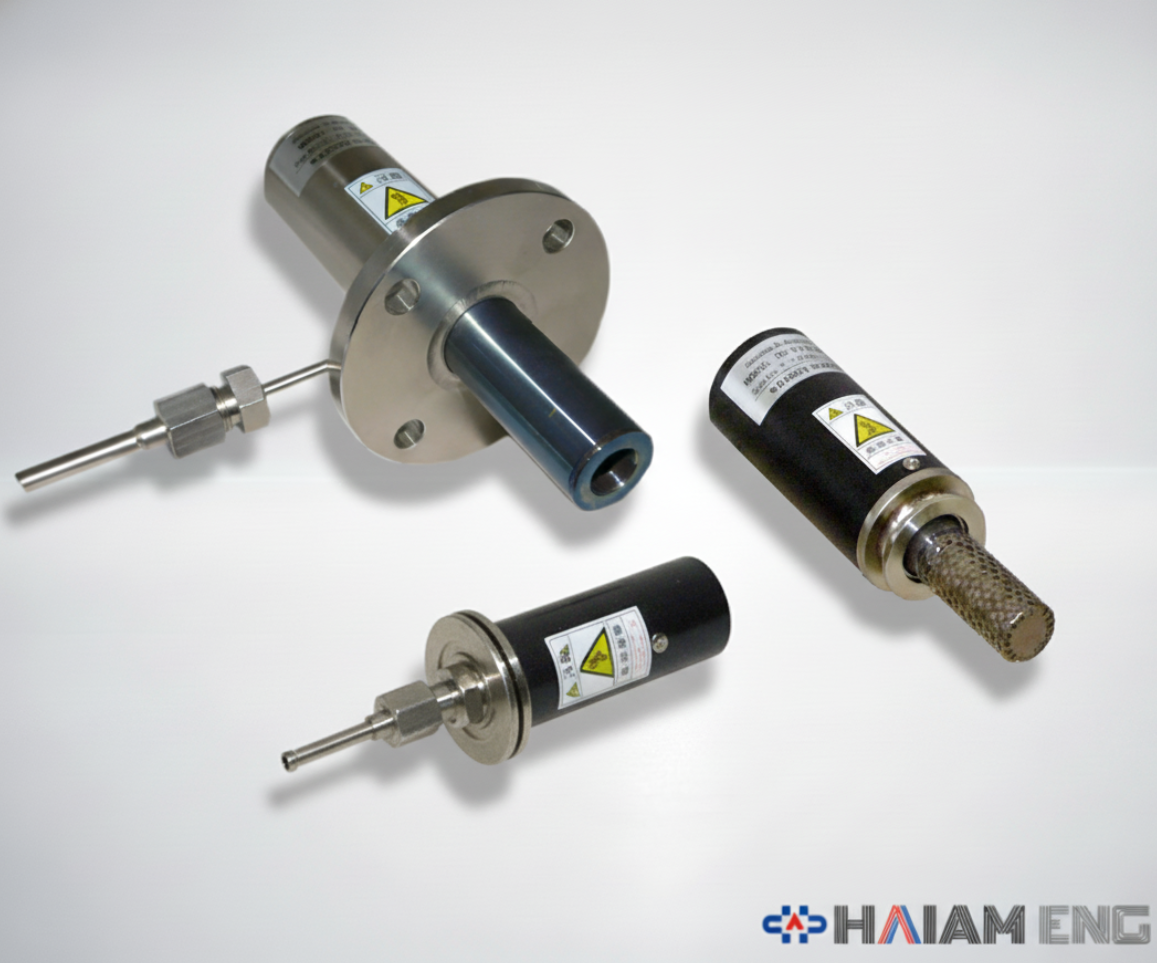

TB-II V / TB-II VN 진공용 지르코니아 산소 센서
저진공(1x10-3 Pa) 대응, 고온(300°C) 사용, 긴 수명(Long Life)
📝 TB-II V/VN 핵심 요약
🏭 추천 적용 분야 (Applications)
⚙️ 사양 (Specifications)
⚠️ 안전 경고 (Safety Warning)
🚨 가연성 가스 측정 시 주의사항
감압(진공) 상태에서 수소(Hydrogen)와 같은 가연성 가스 분위기를 측정할 경우, 만약 지르코니아 셀(Cell) 파손이 발생하면 폭발(Explosion)의 위험이 있습니다.
해당 환경에서 사용 시에는 반드시 사전에 안전 대책을 검토하시고, 제조사 또는 당사 기술팀과 충분한 협의를 거치시기 바랍니다.
🏷️ 모델명 구성 (Ordering Info)
1. TB-II V 시리즈 (표준형 - 교정 포트 포함)
※ 센서를 분리하지 않고 현장에서 Span 가스 교정이 가능한 모델입니다.
2. TB-II VN 시리즈 (심플형 - 교정 포트 미포함)
※ 구조가 단순하고 경제적인 모델입니다. (대기 교정 시 센서 분리 필요)
❓ 자주 묻는 질문 (FAQ)
Q. TB-II V와 TB-II VN의 필터 구조는 어떻게 다른가요?
A. TB-II V(표준형)는 센서 끝부분(Tip)에 금속 실린더(Metal Cylinder) 형태의 필터가 장착되어 있습니다. 반면, TB-II VN(심플형)은 센서 전체(Whole)를 펀칭 메탈(Punching metal)과 메쉬(Mesh)로 감싸는 구조로 되어 있어 구조가 더욱 단순합니다.
Q. 교정(Calibration)은 어떻게 진행하나요?
A. TB-II V는 별도의 교정 포트가 있어 진공 챔버에 설치된 상태로 Span 가스를 주입해 교정이 가능합니다. TB-II VN은 교정 포트가 없으므로, 교정 시에는 챔버에서 센서를 분리하여 별도의 교정용 포트(옵션)를 장착하거나 대기(Air) 교정을 수행해야 합니다.
Q. 유지보수(Maintenance)는 까다롭지 않나요?
A. 본 제품은 단순한 구조(Simple structure)로 설계되어 유지보수가 매우 쉽고 간편합니다(Easy maintenance). 복잡한 분해 과정 없이 필터나 O-링 등 소모품 관리만으로 장기간 안정적인 사용이 가능합니다.
📐 도면 (Drawing)

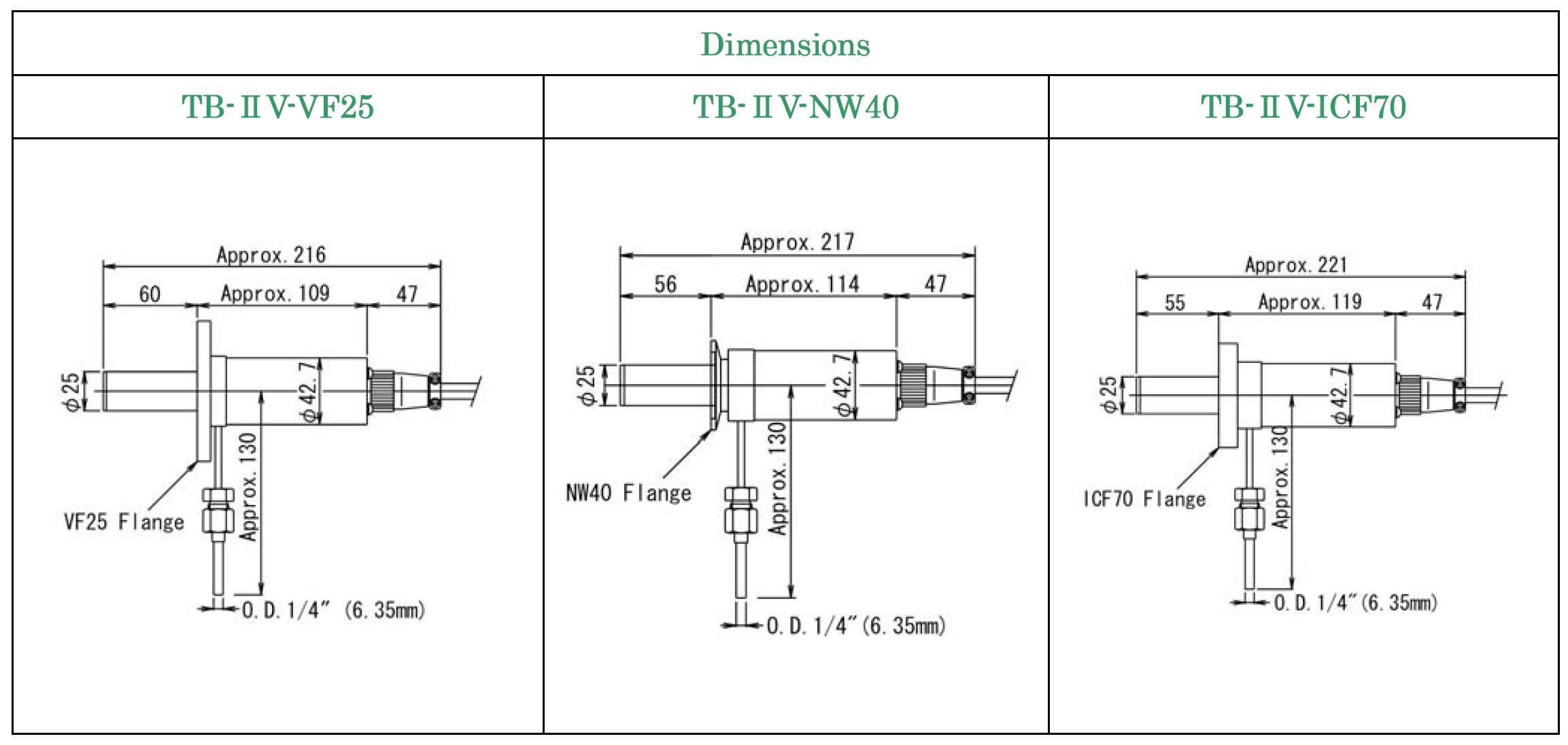

[TB-II V Series (Standard with Cal. port)]

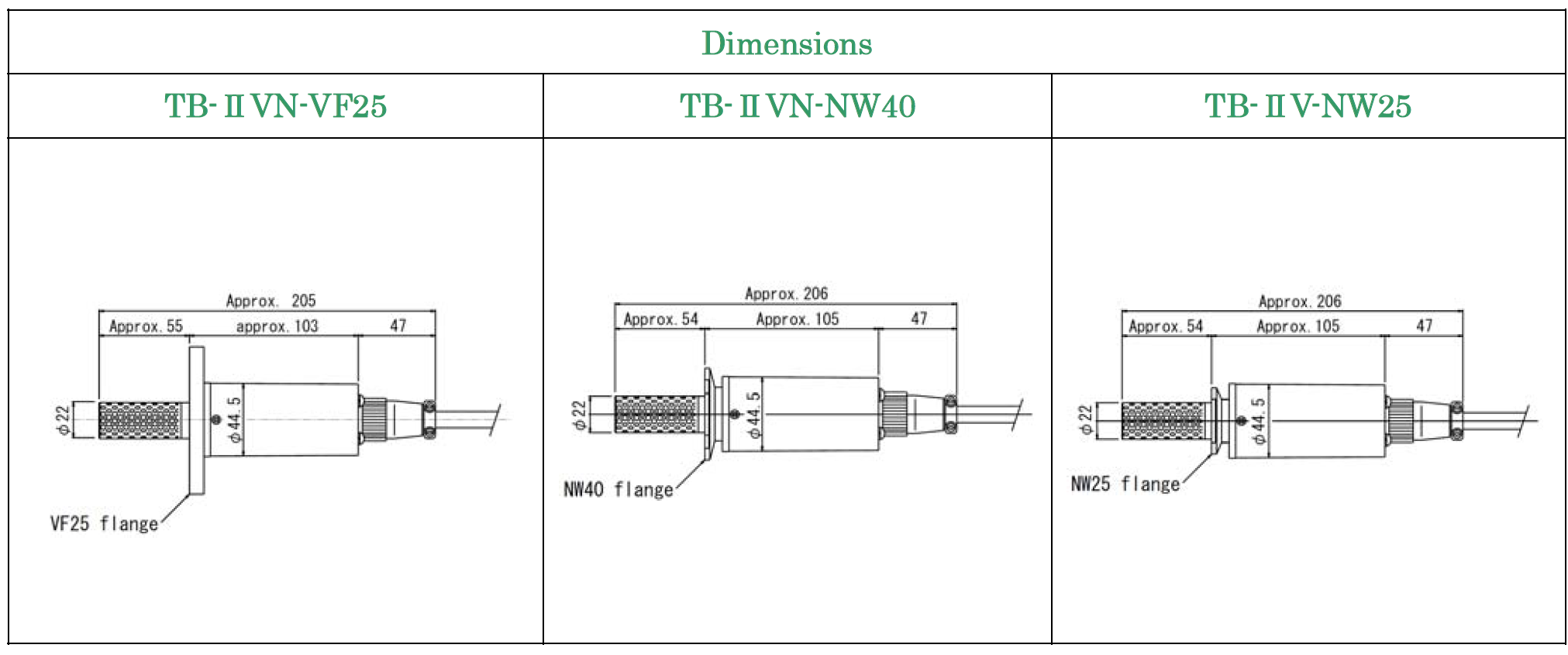

[TB-II VN Series (Simple Type)]
- 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
- 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
