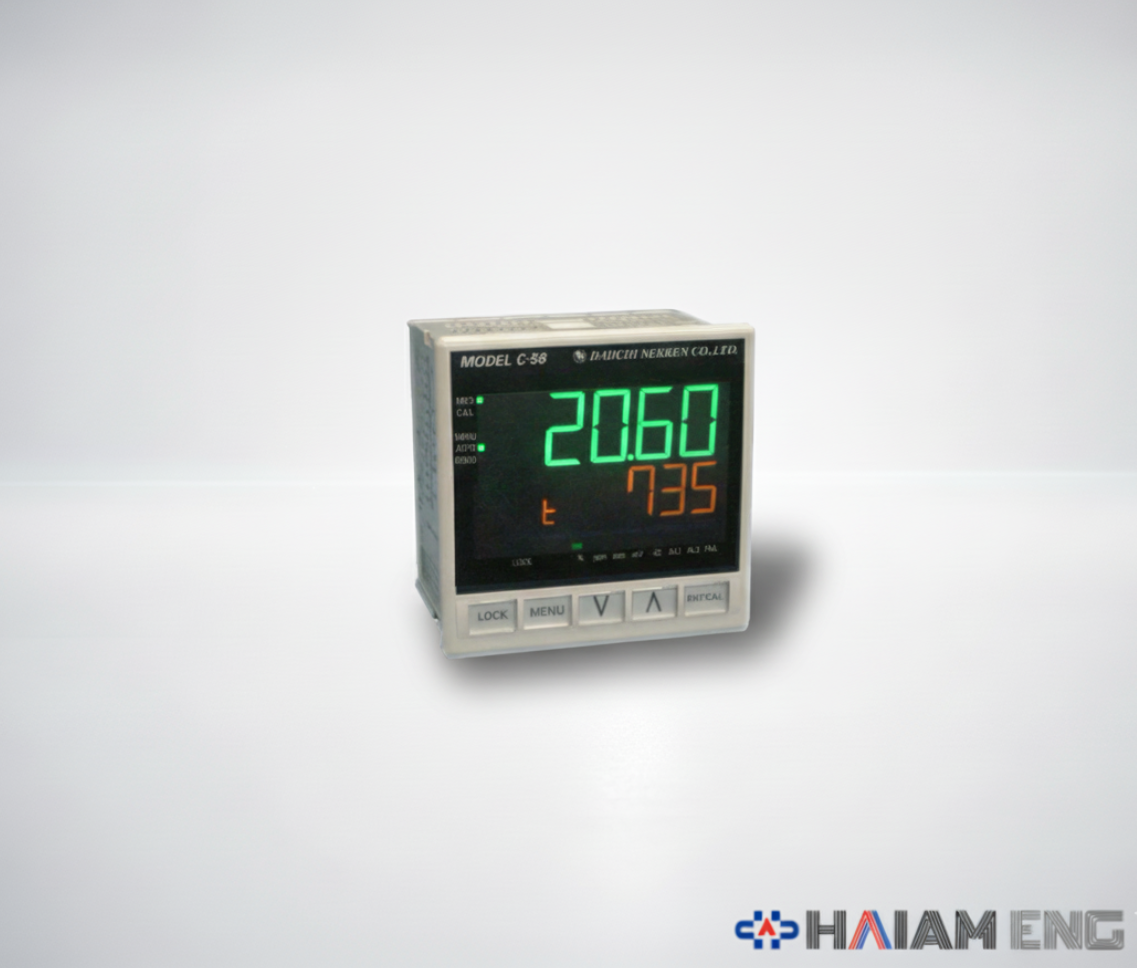

DAIICHI NEKKEN C-58 지르코니아 산소 센서 컨트롤 유닛 RS-485 Modbus

DAIICHI NEKKEN (다이이치 넥켄)

C-58 지르코니아 산소 센서용 디지털 컨트롤 유닛

DIN 96x96mm, RS-485 Modbus, O2/ppm/atm 멀티 레인지 지원

📝 C-58 핵심 요약

✅ 센서 최적화: 지르코니아 산소 센서의 온도 제어 및 기전력(EMF)을 산소 농도로 변환하는 전용 컨트롤러입니다.
✅ 광범위 측정: %, ppm, atm 등 다양한 단위의 측정 범위를 지원하며 프리 스케일(Free Scale) 설정이 가능합니다.
✅ 스마트 통신: RS-485 및 MODBUS/RTU 프로토콜을 기본 탑재하여 PLC 및 상위 시스템 연결이 간편합니다.
✅ 편의 기능: 원격 교정(Remote Cal), 출력 홀드 등 현장 맞춤형 제어 입력을 지원합니다.
✅ 가시성: 상/하단 5자리 대형 세그먼트 LCD와 14개의 상태 표시 램프로 시인성이 뛰어납니다.

🏭 추천 적용 분야 (Applications)

산업용 연소 제어: 보일러, 소각로의 O2 농도 감시를 통한 연소 효율 최적화
열처리 로(Furnace): 침탄로, 소둔로 등 고온 환경의 산소 분압(atm) 관리 및 분위기 제어
가스 분석 시스템: 연구소 및 실험용 가스 분석 장비의 메인 디스플레이 및 제어 유닛

⚙️ 사양 (Specifications)

항목 (Item)	상세 (Detail)
적용 센서 (Target)	지르코니아 산소 센서 (Zirconia oxygen sensor)
전원 (Power Supply)	100 ~ 240VAC, 50/60Hz (Free Voltage)

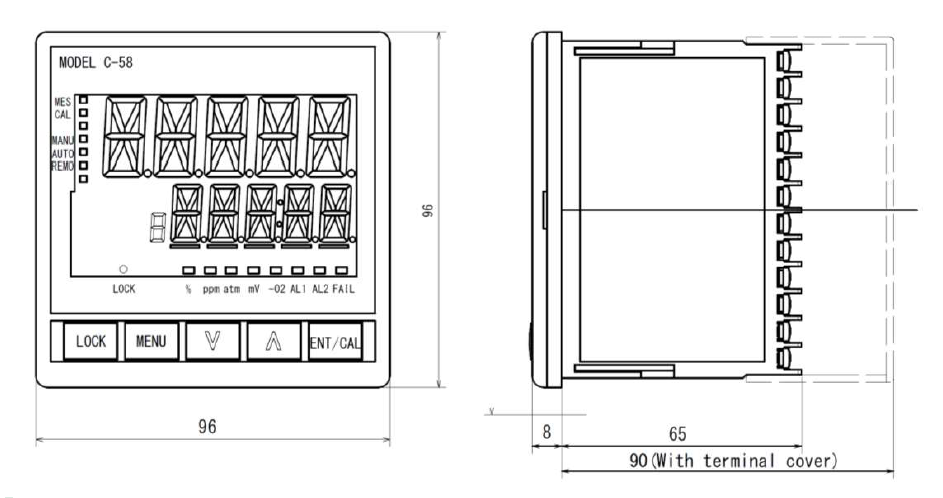

외형 치수 (Dimensions)	96(W) x 96(H) x 65(D) mm (단자 커버 포함 시 깊이 90mm)
측정 범위 (Range)	% : 0.00～100.00 or 0.0～100.0（0.00～200.00 or 0.0-200.0） O2: -20.00～100.00（-30.00～200.00） ppm: 0.0~9999.9 ppm / 0.00~999.99 ppm atm: -35.00~0.00 atm mV: -100.0~1500.0 mV
아날로그 출력 (Analog Output)	DC 4~20mA / DC 0~1V, 0~5V, 0~10V (택 1)
통신 (Communication)	RS-485, MODBUS/RTU (기본 내장)
접점 입력 (Contact Input)	4점 (출력 홀드, 원격 교정, 원격 레인지 변경 등)
접점 출력 (Contact Output)	릴레이 3점 + 오픈 콜렉터 2점 (농도 알람 Hi/Lo, 센서 히터 단선/에러 알람 등)

🏷️ 모델명 구성 (Ordering Info)

MODEL C-58

※ 본 제품은 지르코니아 산소 센서용 표준 컨트롤 유닛입니다.

모델명 (Model)	규격 (Size)	특징 (Feature)
C-58	96 x 96 mm	O2/ppm/atm 측정, RS-485

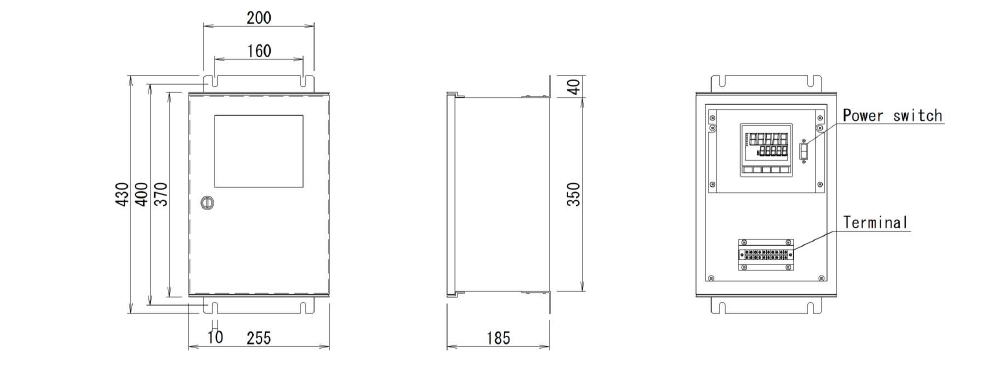

C-58 Panel Mount C-58 Wall Mount

❓ 자주 묻는 질문 (FAQ)

Q. C-58의 측정 범위(Range)는 어떻게 설정하나요?

A. C-58은 Free Scale Range 기능을 지원합니다. 사용 환경에 따라 0~100%, 0~1000ppm 등 디스플레이 범위를 자유롭게 설정할 수 있으며, mV(기전력) 및 atm(산소 분압) 단위 표시도 가능하여 다양한 공정에 대응합니다.

Q. 원격 교정(Remote Calibration) 기능이란 무엇인가요?

A. 접점 입력을 통해 외부에서 간단하게 센서를 교정할 수 있는 기능입니다. 현장에 직접 가지 않고도 '공기(Air)'를 이용한 간편 교정(Easy calibration by air)이 가능하여 유지보수 편의성이 매우 높습니다.

Q. 기존 아날로그 장비와 연동하려고 하는데 통신 및 출력이 호환되나요?

A. 네, 가능합니다. C-58은 RS-485 Modbus/RTU 통신을 기본으로 탑재하고 있어 최신 PLC와 쉽게 연결될 뿐만 아니라, DC 4-20mA 전류 출력 또는 DC 0-10V 전압 출력을 선택하여 기존 아날로그 레코더나 인디케이터와도 완벽하게 호환됩니다.
